Светодиодный светильник ТИС-17-РДМ
|
|
| Производитель: Группа компаний «Светлана-Оптоэлектроника», Россия. Гарантия: 7 лет. Потребляет: 55 / 110 Вт Область применения: Светильник для освещения досмотровых постов, грузовых станций, открытых производственных территорий и объектов железнодорожного транспорта и других промышленных объектов с жесткими условиями эксплуатации. Дополнительная информация: Рабочее положение светильника – рассеивателем вниз. |
| Технические характеристики |
| Модификация светильника | ТИС-17-РДМ-4500 | ТИС-17-РДМ-5000 | ТИС-17-РДМ-9000 | ТИС-17-РДМ-10000 |
| Номинальный световой поток, лм | ||||
| Потребляемая мощность, Вт | ||||
| Тип КСС по ГОСТ Р 54350-2011 | Д | |||
| Класс светораспределения | П | |||
| Коррелированная цвет. температура, К | 3700÷ 4300 | |||
| Индекс цветопередачи | ||||
| Коэффициент пульсации, не более % | ||||
| Величина условного защитного угла, ° | ||||
| Номинальное напряжение питания переменного тока (AC) / 50 Гц, В | ||||
| Допустимый диапазон напряжения питания переменного тока (AC) / 50Гц, В | 110 ÷ 260 | |||
| Допустимый диапазон напряжения питания постоянного тока (DC), В | 110 ÷ 264 | |||
| Коэффициент мощности | 0, 9 | |||
| Амплитуда импульса пускового тока, А | ||||
| Длительность импульса пускового тока, мкс | ||||
| Класс защиты от поражения электрическим током | I | |||
| Степень защиты от внешних воздействий | IP65 | |||
| Возможность применения в пожарооп. зонах | нет | |||
| Климатическое исполнение | УХЛ1 | |||
| Диапазон рабочих температур, °С | -60 ÷ +55 | |||
| Условия транспортирования | Л, Ж | |||
| Условия хранения по ГОСТ 15150-69 | ||||
| Габаритные размеры, мм | 205х585х240 | |||
| Масса, кг, не более | 6, 3 (8, 5) | |||
| Тип монтажа | На трубный кронштейн или брус | |||
| Гарантийный срок хранения, лет | ||||
| Гарантийный срок эксплуатации, лет 7 |

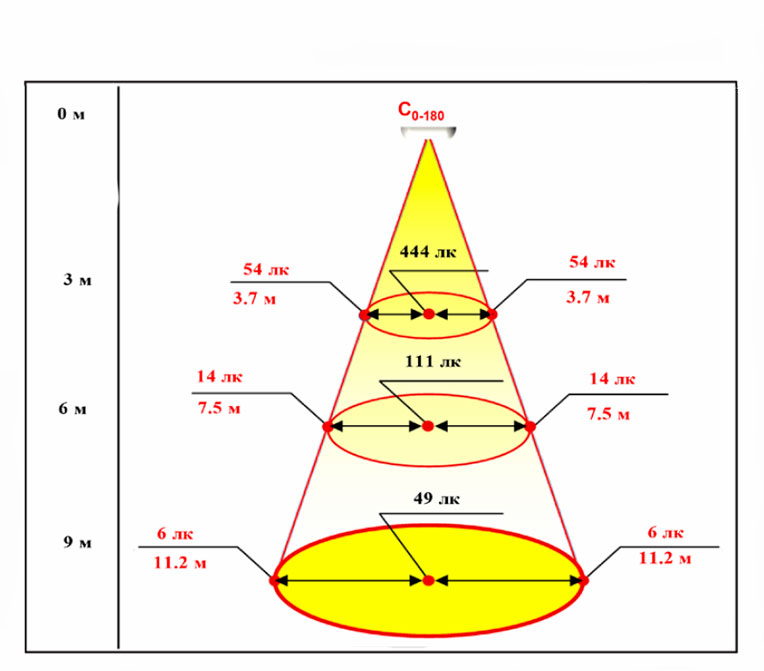

Световые конические пучки
| ТИС-17-РДМ-1000 |
| ТИС-17-РДМ-9000 |
| ТИС-17-РДМ-5000 |
| ТИС-17-РДМ-4500 |
Кривые силы света
| Установка и монтаж светильника |
1. Рабочее положение светильника – вертикальное. Допускается наклон светильника относительно вертикальной оси (рассеивателем вниз) на угол до 30°. Закрепить кронштейн на монтажной поверхности, используя входящие в комплект саморезы и дюбели.
2. Светильник устанавливают на трубный кронштейн диаметром 48…50 мм. Светильник ориентируют таким образом, чтобы монтажная коробка оказалась в верхней части светильника. После выставления требуемой ориентации светильника, хомуты затягивают до упора.
3. Снять крышку монтажной коробки. Подготовленный питающий кабель ввести в монтажную коробку, аккуратно и без зазоров проткнув эластичную мембрану. Произвести подключение питающего кабеля к кабелю блока питания светильника в соответствии с цветовой маркировкой жил: синяя жила – нейтраль, коричневая жила – фаза, желто-зеленая жила – защитное заземление. Для удобства подключения на провод блока питания установлены клеммы WAGO серии 222, позволяющие осуществить надежную коммутацию без применения специального инструмента.
Светодиодный светильник ТИС-17-2(П)
| Производитель: Группа компаний «Светлана-Оптоэлектроника», Россия. Гарантия: 7 лет. Потребляет: 130 Вт Область применения: Предназначен для внутреннего и наружного освещения промышленных объектов. Крепления: В зависимости от конструкции крепления, светильник может монтироваться как на стены, так и на потолки. Возможно крепление как вплотную, так и с помощью консолей и подвесных креплений. Аналоги: Ламповые светильники типа ЛСП, ЛПО 2х36, РСП-125 Дополнительная информация: Может быть выполнен в пожаробезопасном исполнении. (П) |
|
|
| Технические характеристики |
| Модификация светильника | ТИС-17(П)-2-8000 | ТИС-17(П)-2-9000 | ТИС-17(П)-2-10000 |
| Номинальный световой поток, лм | |||
| Потребляемая мощность, Вт | |||
| Тип КСС по ГОСТ Р 54350-2011 | Д | ||
| Класс светораспределения по ГОСТ Р 54350-2011 | П | ||
| Коррелированная цветовая температура, К | 2900÷ 3200, 3700÷ 4300 | ||
| Индекс цветопередачи | |||
| Коэффициент пульсации, не более % | |||
| Величина условного защитного угла, ° | |||
| Номинальное напряжение питания переменного тока (AC) / 50 Гц, В | |||
| Допустимый диапазон напряжения питания переменного тока (AC) / 50Гц, В | 110 ÷ 264 | ||
| Допустимый диапазон напряжения питания постоянного тока (DC), В | 110 ÷ 264 | ||
| Коэффициент мощности | 0, 9 | ||
| Амплитуда импульса пускового тока, А | |||
| Длительность импульса пускового тока, мкс | |||
| Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60598-1-2011 | I | ||
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP54 | ||
| Возможность применения в пожароопасных зонах | только для модификаций «П» | ||
| Климатическое исполнение по ГОСТ 15150-69 | У2 | ||
| Диапазон рабочих температур, °С | -30 ÷ +40 | ||
| Условия транспортирования по ГОСТ 23216-78 | Л, Ж | ||
| Условия хранения по ГОСТ 15150-69 | |||
| Габаритные размеры, мм (без размеров кронштейна) | 650х205х83 | ||
| Масса, кг, не более | 6, 3 | ||
| Тип монтажа | Накладной, консольный или КПУ-1 | ||
| Гарантийный срок хранения, лет | |||
| Гарантийный срок эксплуатации, лет |
Световые конические пучки
| ТИС-17-2(П)-10000 |
| ТИС-17(П)-2-9000 |
| ТИС-17(П)-2-8000 |
