ИВЭП. Основные функциональные узлы.

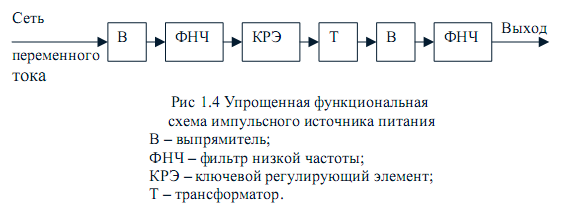

Вторичные источники - блоки резервного питания. Они предназначены для обеспечения питания нагрузки при отсутствии основного источника (сети 220 В). Работают с аппаратурой, которая имеет сетевой преобразователь и входы под резервное питание. По своей сути они представляют собой сетевые зарядные устройства и схемы защиты.Понятно, что источник бесперебойного питания можно использовать как источник резервного питания, но никак не наоборот. Источники резервного питания существенно дешевле, т.к. в них отсутствует мощный сетевой преобразователь.Стабилизированные ИП по характеру стабилизации напряжения делятся на источники с непрерывным (линейным) и импульс-ным регулированием. Аналогично любые (стабилизированные или неста-билизированные) ИП принято делить на линейные и импульсные.В линейных ИП переменное напряжение питающей сети преобразу-ется трансформатором, выпрямляется, подвергается низкочастотной фильтрации и стабилизируется (рис.1.3.). Импульсные ИП непосредственно выпрямляют и фильтруют напря- жение питающей сети переменного тока без использования первичного си- лового трансформатора, который для частоты 50 Гц имеет значительные вес и габариты. Выпрямленный и отфильтрованный постоянный ток ком- мутируется мощным электронным ключом, затем преобразуется высо- кочастотным трансформатором, снова выпрямляется и фильтруется (рис.1.4).
|
