Светодиодный прожектор ТИС-Р

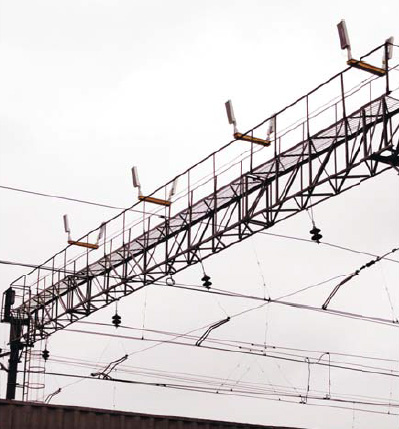

Производитель: Группа компаний «Светлана-Оптоэлектроника», Россия. Гарантия: 7 лет. Потребляет: 75/105/205 Вт. Область применения: Прожекторы ТИС-Р предназначены для освещения межпутий с осветительных ригелей высотой 9-13 м. Крепления: Установка на осветительные ригеля на высоте 10-13м. Установка светильника осуществляется на брус, размещенный на перилах ригеля симметрично относительно путей (по центру междупутья). Брус в комплект поставки светильника не входит. Дополнительная информация: Конструкция крепления светильника обеспечивает плавную регулировку угла наклона светильника к плоскости горизонта в диапазоне от 0 до 30 градусов, а также поворота в горизонтальной плоскости в пределах ±18 градусов.

1. Установка светильника ТИС-Р (Рис.1) осуществляется на брус, размещенный на перилах ригеля симметрично относительно путей (по центру междупутья). Брус в комплект поставки светильника не входит.

2. Рекомендуемые размеры бруса указаны на Рис. 2. Брус должен быть пропитан методом вакуум–давление–вакуум по ГОСТ 20022.2-93 антисептиками группы МХМ (CCA), например: «Элемсепт», «Ултан». Доп. замена – антисептики на основе каменноугольного масла (креозот).

3. Размещение бруса на ригеле:

3.1. Положение бруса на ригеле может быть определено с помощью лазерного отвеса или лазерного нивелира с возможностью создания компенсированного по углу вертикального луча, например: LA-2PL Stabila, Leico Dicomat 4.

3.2. Установить тест-объект (экран для вертикального лазерного луча) на земле симметрично относительно железнодорожных путей (Рис.3). В качестве тест-объекта можно использовать пластину белого цвета.

3.3. Для определения положения бруса на ригеле, следует расположить на перильном ограждении ригеля лазерный отвес или нивелир так, чтобы луч отвеса (нивелира) падал на тест-объект.

3.4. Определить и отметить точки размещения бруса с каждой стороны ригеля.

3.5. По найденным точкам расположить брус симметрично относительно ригеля.

3.6. Отверстия в брусе для его крепления на ригеле выполнять с внешней стороны перил ригеля (Рис.4).

4. Зафиксировать брус на перилах ригеля с помощью двух фиксаторов, болтов М10х120, шайб и гаек.

5. Установить на брус опору, входящую в комплект поставки светильника, с помощью четырех болтов М10х100 и шайб, наживив гайки (Рис. 4, 5). Расположение отверстий под установку опоры показано на Рис. 2 (4 отверстия диаметром 12 мм). Шайбы устанавливать с внутренней и внешней стороны фиксируемых деталей.

6. Подключение кабеля питания к светильнику выполнять с помощью клемм, расположенных в монтажной коробке с маркировкой.

7. Установить на опору светильник с помощью двух болтов М8 и шайб, наживив гайки.

1. Регулировка направления излучения светильника в горизонтальной плоскости

1.1 Вращая светильник на опоре, предварительно закрепленной на брусе, выбрать оптимальное направление корпуса светильника вдоль путей.

1.2 Затянуть гайки М10 на болтах, фиксирующих опору.

2. Совместив овальные отверстия опоры и кронштейна светильника, установить болты М8х30 и шайбы, наживить гайки

3. Регулировка угла наклона светильника:

3.1 Для регулировки угла наклона светильника рекомендуется использовать электронный уровень/уклономер, например УЭЛ-30М

3.2 Установить электронный уровень на светильник

3.3 Выставить необходимый угол наклона по показаниям электронного уровня

3.4 Угол наклона указан в таблице основных характеристик изделия, либо задан в проекте системы освещения объекта

3.5 Затянуть гайки М8 на четырех болтах М8х30. Момент затяжки – 8Н*м.

4. При отклонении светодиодного модуля более чем на 2° от вертикального положения в плоскости перпендикулярной к оптической оси выполнить регулировку следующим образом

4.1 Ослабить гайки М6

4.2 ПО уровню определить вертикальное положение светильника

4.3 Затянуть гайки

5. При необходимости установить второй светильник с противоположной стороны бруса – выполнить в брусе четыре дополнительных отверстия Ø 12 мм под крепление опоры второго светильника. Выполнить установку и регулировку второго светильника аналогично.
