А)Углекислотный б) Воздушно-пенный в) Порошковый

Приложение № 3

ПЕРВИЧНЫЕ СРЕДСТВА ПОЖАРОТУШЕНИЯ И ЗНАКИ ПОЖАРНОЙ БЕЗОПАСНОСТИ

Устройство огнетушителей и принцип действия огнетушителей

а)Углекислотный б) Воздушно-пенный в) Порошковый

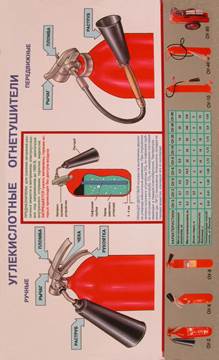

Принцип действия углекислотного огнетушителя (рис.а) основан на вытеснении двуокиси углерода избыточным давлением. При срабатывании запорно-пускового устройства углекислота по сифонной трубке поступает в раструб. Углекислота из

сжиженного состояния переходит в твердое (снег). Температура резко понижается (до - 70° С) Углекислота, попадая па горящее вещество, изолирует его от кислорода и охлаждает очаг пожара.

Принцип действия воздушно-пенного огнетушителя (рис.б) При приведении в действие запорно-пускового устройства ударник прокалывает мембрану баллона с рабочим газом. Газ поступает в корпус огнетушителя и создает избыточное давление. Водный раствор пенообразователя вытесняется газом по сифонной трубке к насадку. В насадке пенообразователь, перемешиваясь с подсасываемым воздухом, образует пену. Она

попадает на горящее вещество, охлаждает его и изолирует от кислорода.

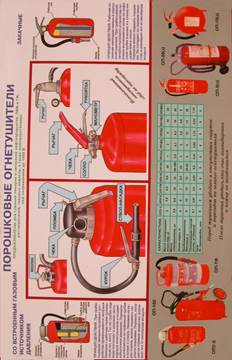

Принцип действия порошкового огнетушителя (рис.в). При приведении в действие запорно - пускового устройства ударник прокапывает мембрану баллона с рабочим газом. Газ поступает в корпус огнетушителя и создает избыточное давление. Порошок вытесняется по сифонной трубке к стволу. Огнетушащее вещество можно подавать, порциями нажатием на курок ствола. Попадая на горящее вещество, порошок изолирует его от кислорода воздуха.
