Дослідження випрямних діодів

ЛАБОРАТОРНА РОБОТА № 1

Мета роботи - вивчити принцип дії, характеристики та параметри кремнієвих i германієвих випрямних діодів.

1. Опис лабораторного стенда

Змістом роботи є визначення вольт-амперних характеристик германієвих i кремнієвих випрямних діодів i стабілітронів, а також обчислення за даними експерименту їхніх динамічних i статичних опорів.

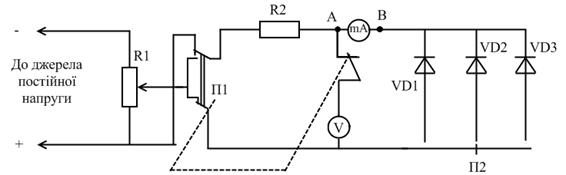

Принципова електрична схема стенда зображена на рис. 1.

Рис. 1. Принципова електрична схема стенда

У схемі досліджуються ряд випрямних діодів; зокрема Д226, Д9, Д105. Підмикання одного з них до вимірювальної частини схеми, що складається з регульованого джерела напруги, вольтметра, міліамперметра, здійснюється за допомогою перемикача П2. Величина напруги, що подається на досліджуваний діод, визначається положенням перемикача П1. У верхньому положенні зазначеного перемикача на досліджуваний діод подається напруга оберненої полярності, а в нижньому – прямої. Як видно зі схеми, зміна полярності напруги супроводжується перемиканням вольтметра. Це зроблено для зменшення неточностей вимірів, спричинених внутрішнім опором вольтметра i міліамперметра. Причому перше порівняно з опором «закритого» діода, а друге з опором «відкритого» діода.

При дослідженні зворотньої гілки вольт-амперної характеристики кожного з приладів вольтметр підмикається одним із виходів до точки «А» i з високим ступенем точності фіксує напругу на діоді, тому що опір міліамперметра набагато менший від опору «закритого» діода i спадання напруги на ньому абсо­лютної неточності вольтметра. При цьому міліамперметр фіксує власне струм діода.

Досліджуючи пряму гілку вольт-амперної характеристики, вольтметр підмикають до точки «В» схеми. Міліамперметр фіксує сумарний струм відкритого діода i вольтметра. Оскільки опір вольтметра набагато більший від опору «відкритого» діода, його струм не перевищує абсолютну неточність міліамперметра. Резистор R2 обмежує струми відкритих діодів.
