Работа № 12

Укладка силикатных камней в ложковые и тычковые ряды способом

< < Вприжим> > с вытягиванием кельмой…………………………………………………..

ДНЕВНИК-ОТЧЁТ № 1

Дата< < 30> > 04 2015г

Тема: Проведение вводного инструктажа, безопасные методы выполнения каменных работ на строительной площадке и в УПМ, оборудование, инструкции, механизмы для приготовления раствора, организация рабочего места при кладке каменных конструкций, инструктаж, инвентарь и приспособление для производства работ

Цель: Ознакомиться с целью практики, организацией учебного места и требованиями безопасности при обучении каменным работам.

Место выполнения: Учебные мастерские

Время работы – 6 часов

Обеспечение: Акты по технике безопасности и охране труда

Задание 1. Раскрыть сущность практики < < Каменные работы> >

- иметь практический опыт:

- выполнять подготовительные работы при производстве каменных работ;

-иметь навыки производства общих каменных работ различной сложности;

-выполнять архитектурные элементы из кирпича и камня;

- выполнять монтажные работы при возведении кирпичных зданий;

-производства гидроизоляционных работ при выполнении каменной кладки;

- контроля качества каменных работ;

уметь:

-выбирать инструменты, приспособления и инвентарь для каменных работ;

- подбирать требуемые материалы для каменной кладки;

-приготавливать растворную смесь для производства каменной кладки;

-организовывать рабочее место;

-устанавливать леса и подмости;

-создавать безопасные условия труда при выполнении каменных работ;

-читать чертежи и схемы каменных конструкций;

-выполнять разметку каменных конструкций;

- производить каменную кладку стен и столбов из кирпича, камней и мелких блоков под штукатурку и с расшивкой швов по различным системам перевязки швов;

-выполнять армированную кирпичную кладку;

-производить кладку стен облегченных конструкций;

-выполнять бутовую и бутобетонную кладки;

-выполнять смешанные кладки;

- выкладывать перегородки из различных каменных материалов;

-выполнять лицевую кладку и облицовку стен;

-соблюдать безопасные условия труда при выполнении общих каменных работ;

-проверять качество материалов для каменной кладки;

-контролировать соблюдение системы перевязки швов, размеров и заполнение швов;

-контролировать вертикальность и горизонтальность кладки;

- проверять соответствие каменной конструкции чертежам проекта;

-выполнять подсчет объемов работ каменной кладки и потребность материалов.

Задание 3. Требование техники безопасности перед началом работы

Перед допуском работников к работе необходимо провести вводный инструктаж и первичный инструктаж на рабочем месте.

Повторный инструктаж по охране труда следует проводить со всеми работниками не реже 1 раза в 3 мес. При выполнении работ на территории другой организации первичный инструктаж проводит руководитель работ при участии ответственного лица по охране труда этой организации.

Общее положение

Все работы на объекте вести в строгом соответствии с требованиями СНиП 12-03-2001. Часть 1, СНиП 12-04-2002. Часть 2. " Безопасность труда в строительстве". Организация строительной площадки, участков работ и рабочих мест должна обеспечивать безопасность труда работающих на всех этапах производства работ.

К работам на высоте при устройстве и эксплуатации средств подмащивания допускаются лица не моложе 18 лет, годные по медицинским показаниям к выполнению этих работ, прошедшие обучение и инструктаж в установленном порядке. Лица, впервые допускаемые к выполнению работ, должны работать в течение года под непосредственным надзором более опытного рабочего.

Перед началом работ по монтажу лесов рабочие должны получать наряд-допуск, на производство этих работ на срок, необходимый для выполнения всего объема работ.

Масса сборочных элементов лесов, приходящаяся на одного рабочего (при ручной сборке средства подмащивания) на строительном объекте, не должна превышать 25 кг - при монтаже и демонтаже (средств подмащивания) на высоте и 50 кг - при устройстве их на земле.

Леса должны быть оборудованы лестницами или трапами для подъема и спуска людей, находящимися на расстоянии не более 40 м друг от друга, причем для лесов длиной менее 40 м должно устанавливаться не менее двух лестниц или трапов. Верхние концы лестниц или трапов должны быть прикреплены к поперечинам лесов и проемы в настилах лесов для выхода с лестниц - ограждены с трех сторон. Угол наклона лестницы к горизонту не должен превышать 60°, а угол трапов - не более чем 1: 3.

Техническое состояние лесов контролируется перед каждой сменой и периодическими осмотрами через каждые 10 дней. Результаты периодических осмотров отмечают в журнале. Проверяются прочность и надежность креплений, настилов, ограждений, фиксирующих устройств, предохраняющих разъемные соединения от самопроизвольного разъединения, состояние сварных швов, прогибы стоек и ригелей.

Леса подлежат дополнительному осмотру после дождя или оттепели, которые могут уменьшить несущую способность основания под ними, а также после механических воздействий. В случае деформации леса должны быть отремонтированы и приняты комиссией повторно.

Ограждения и перила лесов должны выдерживать сосредоточенную нагрузку равную 40 кг, приложенную горизонтально или вертикально в любом месте по длине поручня.

Входы в строящиеся здания (сооружения) должны быть защищены сверху сплошным навесом шириной не менее 2 м от стены здания. Угол, образуемый между навесом и вышерасположенной стеной над входом должен быть в пределах 70-75°.

Леса должны быть оборудованы грозозащитными устройствами и молниегромоводами, состоящими из молниеприемника, токоотвода и заземления. Расстояние между молниеприемниками не должно превышать 20 м, а сопротивление заземления не должно быть более 15 Ом.

Леса должны быть надежно закреплены к стенам зданий по всей высоте в соответствии со схемами креплений, согласованной с разработчиком лесов (при отступлении схемы крепления от указанной в паспорте).

При монтаже (демонтаже) лесов запрещается:

- допуск людей в зону, где производится установка или разборка лесов.

- скопление людей на настиле лесов, более 3-х человек на одном месте.

- сбрасывание элементов лесов при их разборке.

Настилы лесов, расположенные выше 1, 0 м от уровня земли должны быть ограждены. Ограждение состоит из поручня, расположенного на высоте не менее 1, 1 м от рабочего настила, одного промежуточного горизонтального элемента и бортовой доски высотой не менее 15 см. Зазор между досками настила должен быть не более 5 мм.

На лесах должны быть вывешены плакаты со схемами размещения нагрузок и их допускаемой величиной.

Работы на наружных лесах при грозе, скорости ветра 15 м/с и более, сильном снегопаде, тумане, гололеде и других, угрожающих безопасности работников случаях, должны быть прекращены.

Техника безопасности при производстве каменных работ с лесов, выносных площадок и перекрытия

Рабочие монтажники должны быть обеспечены спецодеждой, спецобувью, испытанными предохранительными поясами, касками и др. средствами индивидуальной защиты.

При работе на высоте рабочие должны быть снабжены предохранительными поясами для крепления к надежным частям здания, страховочным тросам, выносным площадкам или стойкам лесов в соответствии с указанием инженерно-технического работника, руководящего работами.

При производстве работ с лесов запрещается:

- Проход людей под лесами, как во время ведения работ, так и во время перерывов;

- Нахождение на лесах людей не занятых на производстве работ по монтажу;

- Одновременное ведение работ в двух ярусах друг под другом;

- Складирование материалов на лесах, в количестве превышающим допустимые нагрузки на настил (согласно паспорта на леса). На леса подаются только те материалы, которые непосредственно используются (перерабатываются);

- Работать на лесах без пристежки страховочного пояса к элементам конструкции лесов или зданию (места крепления указывает ИТР);

- Скопление людей на настилах в одном месте;

- Работа со случайных подставок, ящиков, бочек и т.п.

В зимнее время, перед началом смены настил должен быть очищен от снега и наледи. После окончания смены настил очищается от мусора и остатков строительных материалов.

При работе на перекрытии запрещается:

- Нахождение посторонних лиц, не занятых на производстве работ;

- Работать на перекрытии без пристежки страховочного пояса к страховочному тросу или конструкциям здания (места крепления указывает ИТР);

- Кладка наружных стен толщиной до 0, 75 м в положении стоя на стене;

- При толщине стены более 0, 75 м производить кладку со стены, без применяя предохранительный пояс, закрепленный за специальное страховочное устройство;

- Не допускается кладка стен последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках;

- Работа со случайных подставок, ящиков, бочек и т.п.

Расшивку наружных швов кладки следует выполнять с перекрытия или подмостей после укладки каждого ряда. Не допускается нахождения работников на стене во время выполнения этой операции.

Задание 4. Требование техники безопасности при выполнении работ

При выполнении каменных работ должны предусматриваться мероприятия, предупреждающие воздействие на работников опасных и вредных производственных факторов, таких как:

а) расположение рабочего места на высоте;

б) движущиеся машины и механизмы;

в) передвигающиеся конструкции;

г) разрушающиеся конструкции;

д) нервно - психические нагрузки, связанные с монотонностью труда.

При кладке стен здания на высоту до 0, 7 м от рабочего настила и расстоянии от уровня кладки с внешней стороны стены до поверхности земли (перекрытия) более 1, 3 м необходимо применять ограждающие устройства, а при невозможности их применения - предохранительные пояса.

Не допускается кладка стен последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.

Предельная высота возведения свободно стоящих каменных стен (без укладки перекрытий) должна быть определена в проекте производства работ и должна быть не более указанных в таблице.

Не допускается кладка наружных стен толщиной до 0, 75 м в положении стоя на стене.

При толщине стены более 0, 75 м разрешается производить кладку со стены, применяя предохранительный пояс, закрепленный за специальное страховочное устройство.

Снимать временные крепления элементов карниза, а также опалубки кирпичных перемычек допускается после достижения раствором прочности, установленной проектом.

При перемещении и подаче кирпича, мелких блоков и т.п. материалов на рабочие места с применением грузоподъемных средств следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза.

При кладке промышленных кирпичных труб не допускается производство работ на верху трубы во время грозы, при скорости ветра более 15 м/с.

Таблица 5

ВЫСОТА КЛАДКИ СВОБОДНО СТОЯЩИХ КАМЕННЫХ СТЕН В ЗАВИСИМОСТИ ОТ ТОЛЩИНЫ СТЕНЫ, ПЛОТНОСТИ КЛАДКИ И ВЕТРОВОЙ НАГРУЗКИ

Толщина Объемная масса

стен, см (плотность)

кладки, кг/м

Допустимая высота стен, м, при скоростном

напоре ветра, Н/кв. м (скорость ветра, м/с)

До 150 (15) 270 (21) 450 (27) 1000 (40)

От 1000 до 1300 2, 3 1, 6 1, 3

25 От 1300 до 1600 3, 0 2, 1 1, 4

Более 1600 3, 8 2, 6 1, 6

От 1000 до 1300 4, 5 4, 0 2, 4 1, 3

38 От 1300 до 1600 4, 8 4, 3 3, 1 1.5

Более 1600 5, 2 4, 7 4, 0 1, 7

От 1000 до 1300 6, 0 5, 7 4, 3 2, 0

51 От 1300 до 1600 6, 3 6, 0 5, 6 2, 5

Более 1600 6, 5 6, 3 6, 0 3, 1

От 1000 до 1300 7, 0 6, 6 6, 0 2, 7

64 От 1300 до 1600 7, 4 7, 0 6, 5 3, 5

Более 1600 7, 7 7, 4 7, 0 4, 3

Над местом загрузки подъемника на высоте 2, 5 - 5 м должен быть установлен защитный двойной настил из досок толщиной не менее 40 мм.

Кладка стен ниже и на уровне перекрытия, устраиваемого из сборных железобетонных плит, должна производиться с подмостей нижележащего этажа.

Не допускается монтировать плиты перекрытия без предварительно выложенного из кирпича бортика на два ряда выше уровня укладываемых плит.

.Заделка пустот в плитах перекрытия должна производиться до подачи их на этажи.

Расшивку наружных швов кладки следует выполнять с перекрытия или подмостей после укладки каждого ряда. Не допускается нахождения работников на стене во время выполнения этой операции.

При кладке стен высотой более 7 м по периметру строящегося здания (сооружения) должна быть выделена опасная зона панельным ограждением высотой 1, 2 м в соответствии с требованиями ГОСТ 23407-78.

Граница опасной зоны устанавливается на весь период возведения объекта по наибольшему значению высоты согласно таблице 1 Правил.

Кладку стен высотой до 7 м допускается вести с обозначением опасной зоны по периметру здания (сооружения) сигнальным ограждением в соответствии с требованиями ГОСТ 23407-78 и знаками безопасности в соответствии с требованиями ГОСТ 12.4.026-76.

При невозможности выделения опасной зоны (стесненные условия) в проекте производства работ должны разрабатываться организационно - технические мероприятия по обеспечению безопасности труда.

Входы в строящееся здание (сооружение) должны быть защищены:

сверху - горизонтальным или с подъемом к стене здания в 15 - 20 град. сплошным навесом;

по сторонам - сплошными деревянными щитами.

Ширина навеса должна быть не менее ширины входа в здание и в любом случае - не менее 1, 8 м, высота - не менее 2, 2 м, длина - от стены здания (сооружения) до границы опасной зоны. Торец козырька оборудуется бортовой доской высотой не менее 0, 15 м.

Над входами в лестничные клетки при кладке стен с внутренних подмостей надлежит устраивать навесы размером в плане 2 x 2 м.

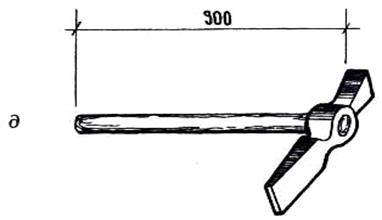

Задание 5. Охарактеризовать основной инструмент каменщика

Задание 1. Как правильно приготовить раствор, и какие растворы применяют при кладке

1. Растворы для кладки камня разделяют на тяжелые (холодные) и легкие (теплые). Первые созданы на основе кварцевого или естественного песка из плотных горных пород. Вторые готовят, используя пемзовый, шлаковый или туфовый песок, топливные или доменные гранулированные шлаки, а также золу.

2. Во всех типах растворов размер зерна песка не должен превышать 2, 5 мм. При создании растворов для кладки камня широко применяются различные органические и пластифицирующие добавки. В качестве органических добавок используют мылонафт и сульфидный щелок, в качестве неорганических — глину и известь.

3. Растворы также классифицируют по типу вяжущего вещества на цементные, известковые, сложные, или смешанные. Цементные растворы применяют для сооружения конструкций, расположенных ниже поверхности земли, в простенках и сильно загруженных столбах, а также в армированной кладке.

4. Минимальный расход цемента на один кубометр песка должен составлять не менее 75 кг для подземных частей зданий, а для надземных частей — не менее 125 кг. Шлакопортландцемент и портландцемент используют только в растворах для армированной кладки в ответственных конструкциях, для работ в грунтах, насыщенных водой, а также для зимней кладки методом замораживания.

5. При небольшой нагрузке в сухих местах применяют известковые растворы. Они обладают большой пластичностью и подвижностью, при этом обеспечивают наибольшую производительность труда.

6. Смешанными, или сложными, растворами называют цементно-глиняные и цементно-известковые составы, их также применяют для кладки большинства строительных конструкций. Из-за присутствия одного из вяжущих веществ начало схватывания отодвигается по времени, что делает кладку более удобной, но значительно снижает прочность раствора.

7. Степень подвижности раствора определяют при погружении в него стандартного конуса массой 0, 3 кг. Удобство кладки зависит от степени подвижности раствора и его способности удерживать влагу, благодаря которой раствор не расслаивается. Это происходит при быстром отделении воды и оседании песка.

8. Водоудерживающая способность раствора очень важна при укладке камня на пористое основание, а также при транспортировке раствора на большие расстояния. Как правило, ее повышают при помощи введения тонкодисперсных минеральных веществ (глины и извести) или поверхностно-активных органических добавок.

Задание 2. Как производится кладка стен в 1 кирпич

При кладке методом в один кирпич стена будет иметь толщину 25 см. Такая толщина обеспечит надежность и прочность гаража, летней кухни или сарая. При формировании стены в полтора элемента это значение увеличится до 38 см.

Особенности кладки

Несмотря на кажущуюся простоту такой кладки, все же это достаточно ответственный и трудоемкий процесс. Как и в любом вопросе, касающемся строительства, тут есть свои правила и рекомендации, выполнение которых необходимо. Отсутствие опыта и теоретической подготовки могут привести к негативным последствиям. Как одно из следствий некачественной кладки могут возникнуть трещины по возведенной стене.

Правильная укладка может выполняться несколькими способами, каждый из которых имеет свои нюансы и особенности. Один из традиционных и часто используемых методов предполагает, что укладка первого и последнего ряда будет выполняться поперек основной кладки. Основная кладка выполняется попеременно – ряд поперек кладки, ряд вдоль. Такой метод гарантирует прочность конструкции.

При необходимости можно усилить стену, размещая через каждые пять рядов армирующую сетку. Такой метод, кроме непосредственного укрепления стены, способен улучшить сцепление между кирпичами.

Важно уделить особенное внимание швам. Формирование стены должно производиться без совпадений вертикальных швов в рядах, находящихся по соседству. Такая ошибка недопустима, так как подобная стена будет не только ненадежной, но и опасной в эксплуатации.

Еще один важный этап – возведение и соединение углов. На этапе кладки стены следует ответственно относиться к формированию угловых конструкций, которые являются основными элементами, отвечающими за скрепление и прочность всей системы в целом.

Задание 3. Как производится кладка стен в 1, 5 кирпича

При строительстве стен в 1, 5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1, 5 кирпича при однорядной перевязке, показано на рисунке ниже:
