Практическая часть. Рис. 32. Коррозия на лопатках 12-й ступени компрессора ТВ3-117⇐ ПредыдущаяСтр 11 из 11

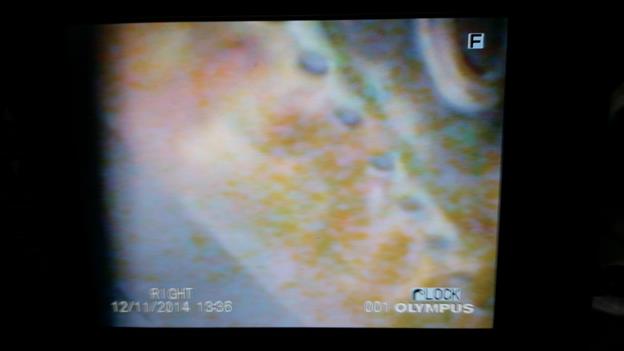

Рис. 31. Двигатель ТВ3-117 Рис. 32. Коррозия на лопатках 12-й ступени компрессора ТВ3-117
Рис. 33. Коррозия на шлицах крепления свободной турбины ТВ3-117 Рис. 34. Царапина на корпусе компрессора ТВ3-117
Рис.35. Следы коррозии на жаровой трубе двигателя ТВ3-117 Рис. 36. Газовая коррозия на 1 ступени турбины двигателя ТВ3-117
Рис. 37. Коррозия на корпусе турбостартера двигателя ТВ3-117 Рис. 38. Газовая коррозия на лопатке 2ступени турбины двигателя ТВ3-117
Рис. 39. Подъемный двигатель РД-36-35 Рис. 40. Царапина на лопатке 2-й ступени компрессора РД-36-35
Рис. 41. Царапины на корпусе двигателя РД-36-35 Рис. 42. Следы коррозии на лопатках турбины
Рис. 43. Ржавчина на пружине клапана перепуска двигателя РД-36-35 Рис. 44. Сколы краски на корпусе входного устройства двигателя РД-36-35
Рис. 45. Вмятина на лопатке 1 ступени компрессора двигателя РД-36-35 Рис. 46. Обрыв трубопровода топливной системы двигателя РД-36-35 Рис. 47. Двигатель РД-9Б Рис. 48. Скол на зубчатом венце центральной передачи
Рис. 49. Следы газовой коррозии на лопатке 2-й ступени турбины двигателя РД-9Б Рис. 50. Следы коррозии на корпусе камеры сгорания двигателя РД-9Б
Рис. 51. Царапины на корпусе двигателя РД-9Б Рис. 52. Нарушение контровки в соединении фланцев корпуса компрессора двигателя РД-9Б Рис. 53. Ржавчина в канале входного устройства двигателя РД-9Б Рис. 54. Ржавчина на валу турбины двигателя РД-9Б Рис. 55. Агрегаты гидравлической системы и системы управления Рис. 56. Нарушение лакокрасочного покрытия на пружине механизма распора системы выпуска передней опоры шасси самолета Ту-154
Рис. 57. Коррозия на элементах крепления механизма распора системы выпуска передней опоры шасси самолета Ту-154 Рис. 58. Нарушение целостности муфты карданного вала выпуска закрылков самолета Ту-154 Рис. 59. Ржавчина на пружине клапана перепуска гидроагрегата вертолета Ми-2 Рис. 60. Коррозия на корпусе гидроагрегата вертолета Ми-2
Рис. 61. Коррозия на винтовых механизмах системы управления Рис. 62. Коррозия на оси колеса основной опоры шасси самолета Ту-154
Рис. 63. Коррозия на зубчатых колесах редукторов системы управления
Вывод В ходе лабораторной работы ознакомились с основными методами и физическими принципами, заложенными в каждом методе неразрушающего контроля, применяемыми при эксплуатации авиационной техники. Также ознакомились с основными типами приборов, применяемых для неразрушающего контроля. Изучены возможности оборудования OLIMPYS. Видеоскоп Olympus IPLEX SA обладает всеми функциями, необходимыми для визуального контроля на современном уровне: управление всеми режимами и функциями может производиться одной рукой с компактного блока дистанционного управления со встроенным микрофоном для записи звуковых сопровождений; пространственные стерео измерения с любого ракурса наблюдения объекта; прямая связь с компьютером. Данный аппарат позволяет проникать в труднодоступные места агрегата (например, осмотр последних ступеней компрессора), с помощью эндоскопа с пультовым управлением. Провели исследование деталей с его помощью. Сравнение характеристик видеоскопов
Как видно из таблицы наиболее подходящими устройствами для выявления дефектов в труднодоступных местах являются видеоскопы OLYMPUS IPLEX FX и OLYMPUS IPLEX UltraLite, так как в них применены последние разработки в области видеосистем и систем измерения, системах управления зондом. Так, например, зонд OLYMPUS IPLEX FX имеет возможность захвата посторонних предметов, что значительно упрощает процесс дефектоскопии. Видеоскоп OLYMPUS IPLEX UltraLite имеет малые габаритные размеры, малый вес, емкий аккумулятор, что значительно упрощает процесс отыскание дефектов конструкции и неисправностей.
Список литературы 1. ГОСТ 18353-79 «Контроль неразрушающий. Классификация видов и методов». 1979. 2. Неразрушающий контроль. Википедия - свободная энциклопедия. [В Интернете] https://ru.wikipedia.org/wiki/Неразрушающий_контроль. 3. Методы проведения неразрушающего контроля. DeviceSearch.ru — поиск контрольно измерительных приборов и датчиков. [В Интернете] https://www.devicesearch.ru/article/metody_nerazrushayuschego_kontrolya. 4. Обзор приборов неразрушающего контроля. DeviceSearch.ru — поиск контрольно измерительных приборов и датчиков. [В Интернете] https://www.devicesearch.ru/article/pribory_nerazrushayuschego_kontrolya. 5. Рентгеновские аппараты серии B& G. сервер " Неразрушающий контроль в России". [В Интернете] https://ndt.ru/device/radio/b_g.shtml. 6. Аппаратно-програмный комплекс МАРС. сервер " Неразрушающий контроль в России". [В Интернете] https://ndt.ru/device/radio/MARS.shtml. 7. Olympus. Промышленные видеоскопические системы Iplex, Iplex SA. 8. Технический эндоскоп OLYMPUS IPLEX SA II R. Промышленная диагностика. Эндоскопическая диагностика-Тепловизионная диагностика-Телеинспекция. [В Интернете] https://www.promdia.ru/show_full.asp? uic=21012011162912. 9. Видеоскоп Olympus IPLEX FX PRO. Системы неразрушающего контроля. [В Интернете] https://pvp-snk.ru/vizualnii_kontrol/videoendoskopi_vdeoskopi/IPLEXFX_PRO. 10. Видеоскоп IPLEX UltraLite PRO. Системы неразрушающего контроля. [В Интернете] https://pvp-snk.ru/vizualnii_kontrol/videoendoskopi_vdeoskopi/IPLEX_UltralitePRO. 11. Видеоэндоскоп PCE VE 360. Системы неразрушающего контроля. [В Интернете] https://pvp-snk.ru/vizualnii_kontrol/videoendoskopi_vdeoskopi/videoskopve360.
|
