Магнитотранзисторы ⇐ ПредыдущаяСтр 4 из 4
Магнитотранзисторы представляют собой транзисторы, у которых характеристики и параметры изменяются под влиянием магнитного поля. На обычные биполярные транзисторы магнитное поле влияет слабо. Для значительного повышения магнитной чувствительности делают биполярные магнитотранзисторы с двумя коллекторами (рисунок 7.10). Как видно из рисунка, коллекторы K1 и К 2 расположены симметрично относительно эмиттера. При отсутствии магнитного поля ток коллектора делится на две равные части, которые попадают соответственно на коллекторы. Траектории электронов для этого случая показаны сплошными линиями. На резисторах нагрузки при этом равные падения напряжения, и выходное напряжение U между коллекторами равно нулю, так как потенциалы коллекторов одинаковы.

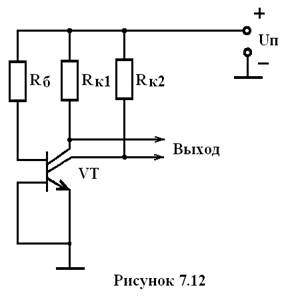

Если на транзистор будет действовать поперечное магнитное поле (вектор магнитной индукции В такого поля направлен перпендикулярно плоскости чертежа), то под влиянием силы Лоренца электроны коллекторного тока будут отклоняться. Их траектории показаны штриховыми линиями. На коллектор K1 будет попадать больше электронов, и его ток увеличится, а ток коллектора К2 соответственно уменьшится. Падение напряжения на резисторах нагрузки и потенциалы коллекторов станут различными. Выходное напряжение между коллекторами увеличивается с ростом магнитной индукции. При изменении направления магнитного поля на противоположное ток коллектора K1 будет уменьшатся, а ток коллектора К2 увеличится и соответственно изменится знак напряжения между коллекторами. Магнитная чувствительность таких транзисторов значительно выше, чем у преобразователей Холла. Схема включения биполярного двухколлекторного магнитотранзистора приведена на рисунке 7.12. Разработаны различные по структуре биполярные магнитотранзисторы; в частности, они могут быть изготовлены по планарной технологии. Помимо биполярного двухколлекторного магнитотранзистора существуют однопереходные магнитотранзисторы (двухбазовые диоды), а также полевые магнитотранзисторы. Применяются магнитотранзисторы в различных датчиках, преобразователях «угол-код», бесконтактных реле переменного тока.
|
