Описание экспериментальной установки

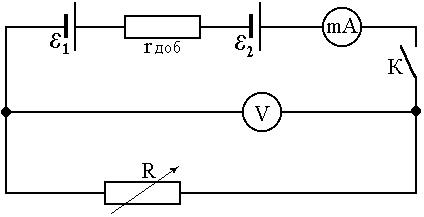

Измерительная схема установки представлена на рис. 4.1. Исследуемый источник напряжения представляет собой два последовательно соединенных источника тока с ЭДС e 1 и e 2. Для искусственного увеличения внутреннего сопротивления между e 1 и e 2 включается добавочное сопротивление r.
Рис. 4.1.
Миллиамперметр служит для измерения тока в цепи. Вольтметром измеряется напряжение во внешней цепи. Сопротивление внешнего участка цепи R изменяется с помощью магазина резисторов. ЭДС исследуемого источника тока и внутреннее сопротивление определяют по графику зависимости
|
