Практическая работа №1
|
|
по дисциплине
«Основы геодезии»
на тему: «Масштабы топографических карт и планов»
Студент
Группа
Преподаватель
Оценка
ТЕМА: Масштабы топографических карт, планов и чертежей.
ЦЕЛЬ: Изучить масштаб и формы его выражения. Научиться измерять и откладывать длины отрезков на картах и планах. Получить навыки решения задач на масштабы.
В результате изучения темы студент должен:
знать:
- формы записи масштаба на карте, плане;
- определение масштаба;
уметь:
- пользоваться графическим масштабом;
- выполнять метрические и угловые измерения на карте.
Контрольные вопросы:
- Дать определение плана.
- Дать определение карты.
- Дать определение масштаба.
- Виды масштаба: численный, линейный и поперечный.
- Дать определение точности масштаба.
Задание 1. Вычислите длину линии на местности Sm, для данных, приведенных в таблице 1. Результаты запишите в соответствующую графу таблицы 1.
Таблица 1
| Масштаб карты | Длина отрезка на карте (Sp), мм | Длина линии на местности Sm, м | Масштаб карты | Длина отрезка на плане Sp, мм | Длина линии на местности Sm, м |
| 1: 10000 | 62, 5 | 1: 1000 | |||
| 1: 25000 | 20, 2 | 1: 500 | |||
| 1: 5000 | 12, 5 | 1: 2000 | |||
| 1: 50000 | 6, 2 | 1: 5000 |
Задание 2. Вычислите длину линии на плане Sр для данных, приведенных в таблице 2. Результаты запишите в соответствующую графу таблицы 2.
Таблица 2.
| Масштаб карты | Длина отрезка на карте (Sp), мм | Длина линии на местности (Sm), м | Масштаб карты | Длина отрезка на плане (Sp), мм | Длина линии на местности (Sm), м |
| 1: 2000 | 80, 4 | 1: 50000 | |||
| 1: 5000 | 380, 5 | 1: 1000 | |||
| 1: 10000 | 1: 500 | ||||
| 1: 25000 | 1: 2000 |
Задание 3. Определите масштабы аэроснимков, по данным, приведенным в таблице 3. Результаты запишите в соответствующую графу таблицы 3.
Таблица 3
| №п/п | Длина горизонтального проложения на местности (Sm), м | Длина отрезка на аэроснимке (Sp) | Отношение в соответствующих единицах | Масштаб аэроснимка |
| 625 м | 62, 5 мм | 62, 5 мм /625000мм | 1: 10000 | |
| 525 м | 5, 25 см | |||
| 125, 5 м | 2, 51 см | |||
| 62, 2 м | 31, 1 см | |||
Задание 4. Определите точность масштабов:
1: tm=
1: tm=
1: tm=
1: tm=
Задание 5. Используя приведенный ниже график линейного масштаба (рис.1), определите длины горизонтальных приложений линий местности для всех вариантов.
|

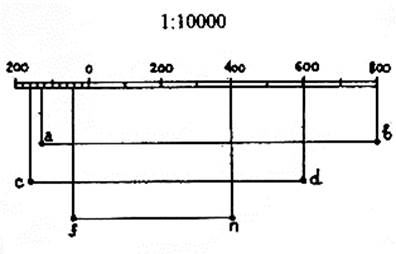

Рисунок 1 – Линейный масштаб
Задание 6. На графике поперечного масштаба с основанием равным 2 см утолщенными линиями с номерами, обозначен раствор измерителя, равный расстоянию между двумя точками карты. Определить длину линий для масштабов указанных ниже.
1 - масштаб 1: 10000 2 - масштаб 1: 5000
S1= S1=
S2= S2=
S3= S3=
S4= S4=
3 - масштаб 1: 2000 4 - масштаб 1:
S1= S1=
S2= S2=
S3= S3=
S4= S4=.
Дата___________________ Оценка_______________
Подпись студента_______ Подпись преподавателя____________
