Шрифты чертежные

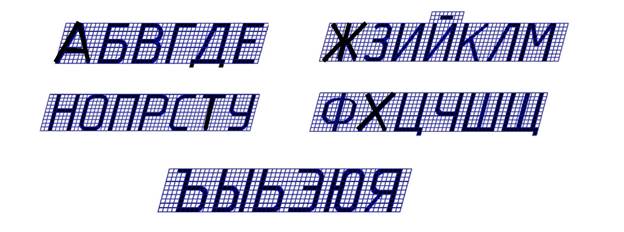

Чертежные шрифты для надписей, наносимых от руки на чертежи и другие технические документы, устанавливает стандарт [10]. Размер шрифта определяется высотой прописных (заглавных) букв. Установ-лены следующие размеры шрифта: 2, 5; 3, 5; 5; 7; 10; 14. Ширина буквы определя-ется по отношению к размеру шрифта или по отношению к толщине линии об-водки d (рис. 4). Стандарт устанавливает следующие типы шрифта: тип А без наклона (d=h/14); тип А с наклоном около 75˚ (d=h/14); тип Б без наклона (d=h/10); тип Б с наклонам около 75˚ (d=h/10). На учебных чертежах рекомендуется использовать шрифт типа Б с наклоном (для размерных чисел и всех надписей). Шрифты выполняются с использованием вспомогательной сетки (рис. 4). Сет-ку строят тонкими, едва заметными линиями остро заточенным карандашом мар-ки Т. Это позволяет выдерживать конструкцию букв и цифр. Начертание букв по сетке делают карандашом марки ТМ или М тонкими ли-ниями от руки на глаз. Проверив правильность начертания букв, обводят их ка-рандашом, стараясь выдержать толщину обводки. Обводить буквы нужно так, чтобы линии обводки не выходили за габаритные размеры букв. Рука при обводке должна идти слева направо и сверху вниз (рис. 5). Рис. 5 Форма и конструкция арабских цифр шрифта типа Б с наклоном приведены на рис. 6. Форма прописных букв с наклоном русского алфавита (кириллицы) представ-лена на рис. 7. Ширина буквы зависит не только от размера шрифта, но и от кон-струкции самой буквы.
|
