Приложение 2
|
|
Справочное

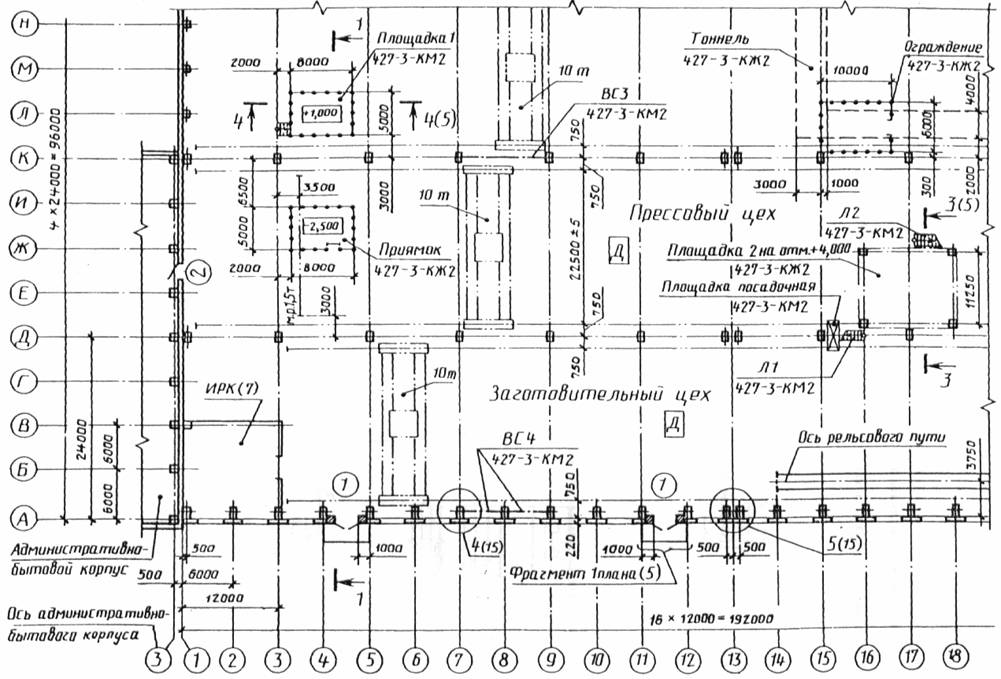

Пример выполнения плана одноэтажного производственного здания
Пример выполнения плана этажа жилого дома
ПРИЛОЖЕНИЕ 3
Справочное
Пример заполнения ведомости перемычек
Примечание. Схема сечения может быть дополнена отметками низа перемычек и ориентацией расположения перемычек по отношению к координационным осям.
Пример заполнения спецификации элементов перемычек
| Поз. | Обозначение | Наименование | Кол. на этаж | Масса | Примеч. | |||
| 1 | 2 | 3 | Всего | ед., кг | ||||
| 1 | 2ПБ19—3 | 16 | 8 | 4 | 28 | 81 | ||
| 2 | ГОСТ 948-84 | 5ПБ18—27 | 5 | 2 | 1 | 8 | 250 | |
| 3 | 3ПБ18—8 | 3 | 2 | 1 | 6 | 119 |
Пример выполнения спецификации элементов заполнения проемов
| Поз. | Обозначение | Наименование | Кол. по фасадам | Масса | Примеч.* | ||||
| 1-10 | 10-1 | Л-А | А-Л | Всего | ед., кг | ||||
| Окна | |||||||||
| 1 | ОГД 18.12—2 | 10 | 9 | 19 | 1200 | ||||
| 2 | 1.436.3—16 | ОГД 18.18—2 | 10 | 10 | 1800 | ||||
| 3 | ОГД 18.18—2 | 10 | 13 | 9 | 13 | 45 | |||
| 4 | ОГД 24.18—2 | 15 | 9 | 14 | 38 | 2400 | |||
| 5 | ОГД 24.12—2 | 3 | 3 | ||||||
| Жалюзийные решетки | |||||||||
| 6 | 3453-1-КЖ.И5 | РШ1 | 1 | 1 | 2400 | ||||
| 7 | РШ2 | 1 | 1 | 5000 | |||||
| Дверные блоки | |||||||||
| 8 | ГОСТ 14624-84 | ДВГ21—15 | 4 | 2 | 6 | 2070 | |||
| 9 | ДВГ24—15 | 1 | 1 | ||||||
| 10 | ГОСТ 6629-88 | ДУ24—10 | 2 | 1 | 3 | 2370 | |||
| 11 | ГОСТ 24584-81 | ДАО24—10ВЛ | 8 | 8 | |||||
| 12 | ТУ 36-1965-16 | Ворота 3, 6 х 3, 6 | 2 | 2 | 3600 |
_____________
* В графе приведена высота проема.
