Деталировка сети. Колодцы на сети

Важной составной частью проекта водопроводной сети является ее деталировка, представляющая собой схему сети, на которой ус­ловными обозначениями нанесены арматура и фасонные части. При составлении деталировки сети в первую очередь намечают места установки задвижек и гидрантов. Задвижки размещают таким об­разом, чтобы можно было выключать из работы отдельные участки сети без нарушения водоснабжения объектов, требующих беспере­бойной подачи воды. Пример деталировки сети показан на рис. II.35.

Рис. II.35. Деталировка водопроводной сети

/ — задвижки, 2 — контур смотровых колодцев

Рис. II.36. Сборный железобетонный смотровой колодец, выполняемый в су­хих грунтах

1 — кольца; 2 — плита перекрытия; 3 — камен­ная отмостка; 4 — ходовые скобы; 5 — плита днища на утрамбованном слое грунта
В местах установки арматуры и фасонных частей с фланцевыми соединениями устраивают смотровые колодцы. Размер их в плане определяется габаритными размерами арматуры и фасонных час­тей. Колодцы в плане могут выполняться круглыми (ГОСТ 8020—68) и прямоугольными. Колодец состоит из основания, рабочей камеры и горловины, которая заканчивается чугунным люком с крыш­кой. Стенки камеры и горловина колодца могут выполняться из кирпича или сборного железобетона. На рис. II.36 показан круглый колодец из сборного железобетона. При наличии грунтовых вод водепроницаемость колодцев обеспечивается изоляцией днища и стенок. Особое внимание должно уделяться заделке мест прохода труб через стенки колодцев. На рис. II.37 показаны примеры ис­полнения таких заделок.

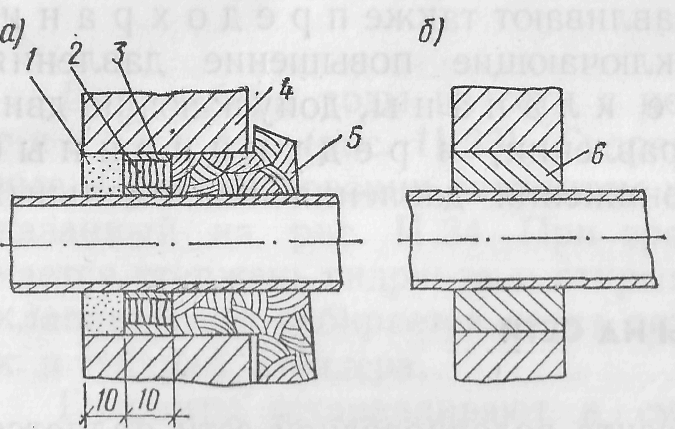

Рис. II.37 Заделка труб в стенках колодцев

а — в мокрых грунтах, 6 — в сухих грунтах; /—заделка цементным раст­вором; 2 — деревянный щит: 3 — смоле­ный канат; 4 — штукатурка на цемент­ном растворе 1: 3; 5 — мятая глина; 6 — заделка отверстия кирпичом на глине
Под действием внутренних сил давления в трубопроводах возни­кают растягивающие усилия. На участках, прилегающих к пово­ротам линий, на ответвлениях и тупиковых участках эти усилия могут вызывать нарушение раструбных соединений (выход гладких концов труб, из раструбов). Для исключения смещения и поврежде­ния трубопроводов в смотровых колодцах или в грунте устанавли­вают упоры в направлении действия растягивающих усилий. Кон­структивно упоры выполняют в виде бетонных, кирпичных или бу­товых массивов.
