Канализация отдельно стоящих зданий.
Канализация может быть централизованной или местной. При отсутствии централизованной системы дома высотой более 2х этажей, гостиницы, больницы, санатории, школы-интернаты, стадионы, бани, прачечные, санатории оборудуют местной системой канализации с устройством местных очистных сооружений. В составе очистных сооружений местной канализации предусматривают: Для предварительной обработки сточных вод при количестве сточных вод до 25 м куб/сут – септики, при большем количестве сточных вод 2х ярусные отстойники. Для окончательной очистки сточных вод – фильтрующие колодцы, поля подземной фильтрации, фильтрующие траншеи, песчано-гравийные фильтры. Очистные сооружения рекомендуется выбирать в зависимости от количества поступающих сточных вод. Фильтрующие колодцы – разновидность сооружений подземной фильтрации, рекомендуется устраивать в песчаных и супесчатых грунтах при отсутствии достаточных площадей для размещения полей подземной фильтрации. Фильтрующие колодцы допускается применять при количестве сточных вод не более 1м3/сут. и расположении основания колодца не менее чем на 1м выше наивысшего уровня грунтовых ввод. Поля подземной фильтрации – применяют при количестве сточных вод не более 15 м3/сут. в песчаных и супесчатых грунтах при расположении оросительных труб выше уровня грунтовых вод не менее 1м и заглублении их не более 1, 8м от поверхности земли. Фильтрующие траншеи применяют для биологической очистки бытовых сточных вод при расходе их до 15 м3/сут. в слабофильтрующих или водонепроницаемых грунтах. 54. Влияние рельефа местности на схему канализационной сети. Канализационные сети работают при самотечном режиме с частичным наполнением сечения трубопровода. Поэтому решение схемы канализационной сети зависит в основном от рельефа местности, грунтовых условий и расположения водоемов. Обычно применяют следующие схемы канализования: 1.

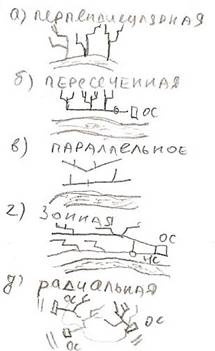

2. Пересеченную, которая имеет широкое распространение, когда территория канализуемого объекта понижается в сторону водоема. При этой схеме коллекторы бассейнов канализования, идущие к водоему, перехватываются главным коллектором, идущим к очистным сооружениям.
3. Веерную, или параллельную, при которой коллекторы бассейнов канализования направлены под углом или параллельно друг другу и по отношению к водоему и перехватываются главным коллектором, отводящим сточные воды на очистные сооружения. Эта схема может быть применена при очень крутых склонах к реке в целях уменьшения уклонов труб, а, следовательно, и скорости движения воды в коллекторах.
4. Радиальную, которая может быть применена при отводе сточных вод отдельных районов самостоятельными системами и, при разбросанных площадках очистных сооружений. Коллекторы бассейнов канализования имеют радиальное направление от центра населенного пункта к его периферии, каждый район города имеет независимую сеть с самостоятельным главным и отводным коллекторами и с отдельными очистными сооружениями. Эта схема удобна тем, что при расширении застройки города не требуется перестройка действующих коллекторов.
5. Зонную, или поясную, применяемую при расположении объекта на территории с террасами или с холмистым рельефом. По этой схеме город разбивают на зоны (пояса) с самостоятельными сетями, и сточные воды нижней зоны перекачиваются в главный или отводной коллектор верхней зоны, идущий на очистные сооружения. От отдельных объектов сточные воды отводятся самотеком.

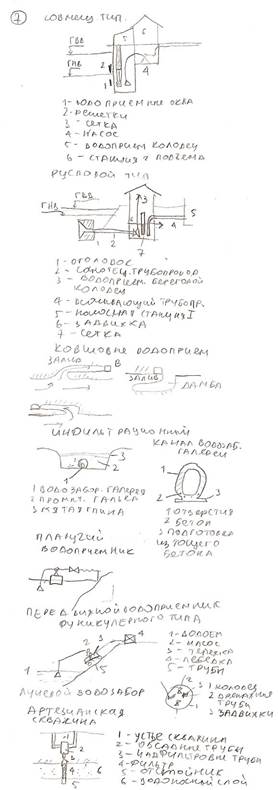

К поверхностным источникам водоснабжения относят озера, реки, водохранилища на реках, моря. Водохранилище образуется плотиной, переграждающей русло реки и задерживающей воду в половодье и паводки. При выборе места водоприемника следует учитывать: 1. Ледовый режим рассматриваемого участка. 2. В месте устройства водоприемника берега должны быть устойчивы и укреплены. 3. Прием воды для хозяйственно-питьевых нужд должен производиться выше возможные мест её загрязнения. 4. Место следует выбирать так, чтобы длина напорных водоводов была наименьшей. 5. На криволинейных участках водоприемник следует располагать у вогнутого берега. 6. Глубина воды с учетом толщины льда не менее 2 м. 7. Организация зоны санитарной охраны. 8. Места устройства водоприемника и водоприемных сооружений должны быть согласованы с органами санитарно-эпидемиологической службы. Типы водозаборных сооружений: 1. Русловые водозаборы с затопленными русловыми водоприемниками с самотечными трубопроводами, оканчивающимися береговым колодцем, из которого непосредственно происходит откачка воды. 2. Береговые водозаборы строят раздельными или совмещенными с насосной станцией первого подъема. 3. Водоприемники инфильтрационного типа располагают обычно у берега реки, строят для приема речной воды, прошедшей слои грунта. 4. Водоприемники островного типа применяют для получения воды из озер и водохранилищ. Водоприемник, расположенный на достаточном отдалении от берега, принимает чистую воду. 56. Элементы системы внутренней бытовой канализации.
Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках, при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара). Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания. Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48м. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию. Водосточные воронки по форме бывают колпаковые и плоские. Плоские водосточные воронки для плоских кровель (террас), на которых возможно пребывание людей (солярии, кафе). Колпаковые воронки устанавливаются на неэксплуатируемых крышах. Изготавливаются воронки из чугуна. Особенно важно, чтобы соединение воронки с кровлей было водонепроницаемым и эластичным. Водосточные воронки бывают диаметром 50, 75, 100 и 150 мм (диаметр патрубка). Воронки должны устанавливаться в пониженных частях крыши, в ендовах, уклоны кровли к воронкам должны быть не менее 0, 01. Кровля не должна иметь таких мест, в которых могла бы скапливаться и застаиваться вода, и в которых нельзя расположить водосточные воронки. Водосточные стояки принимают атмосферные воды от отводных линий и передают их в подпольную водосточную сеть. Стояки устанавливают у стен, перегородок или колонн в отапливаемых помещениях вдали от наружных стен. Устанавливают открыто или в бороздах, шахтах. В жилых зданиях стояки, как правило, располагают в лестничных клетках, коридорах, подсобных помещениях. Для прочистки на стояках на нижнем этаже устанавливаются ревизии на высоте 1 метр от пола; при наличии отступов - над отступами. Испытание стояков при приемке - заполнение до воронки.
58. Устройство внутреннего водопровода при достаточном давлении в наружном водопроводе.
При свободном напоре на отметку поверхности земли у ввода в здание, больше требуемого напора, состоящего из суммы сопротивлений на трение, местных сопротивлений, напора на излив и геометрической высоты наиболее высоко расположенных приборов, применяют наиболее распространенную схему без установки для повышения напора. Напор в наружной сети в любое время суток достаточен для подачи воды наиболее высоко расположенную и удаленную от ввода водоразборную точку. 59. Определение расходов воды для расчета внутреннего водопровода. Для определения расчетных расходов воды на хозяйственно-питьевые нужды на участках сети следует пользоваться формулой
|
