И действительных свободных напоров ⇐ ПредыдущаяСтр 8 из 8
По результатам расчёта водопроводной сети определяем действительные пьезометрические отметки П д во всех узлах сети для каждого расчётного случая. По отметкам П д определяем действительные свободные напоры Н д во всех узлах, а также высоту ВБ и требуемый напор насосов. Пьезометрические отметки во всех узлах сети определяем следующим образом:

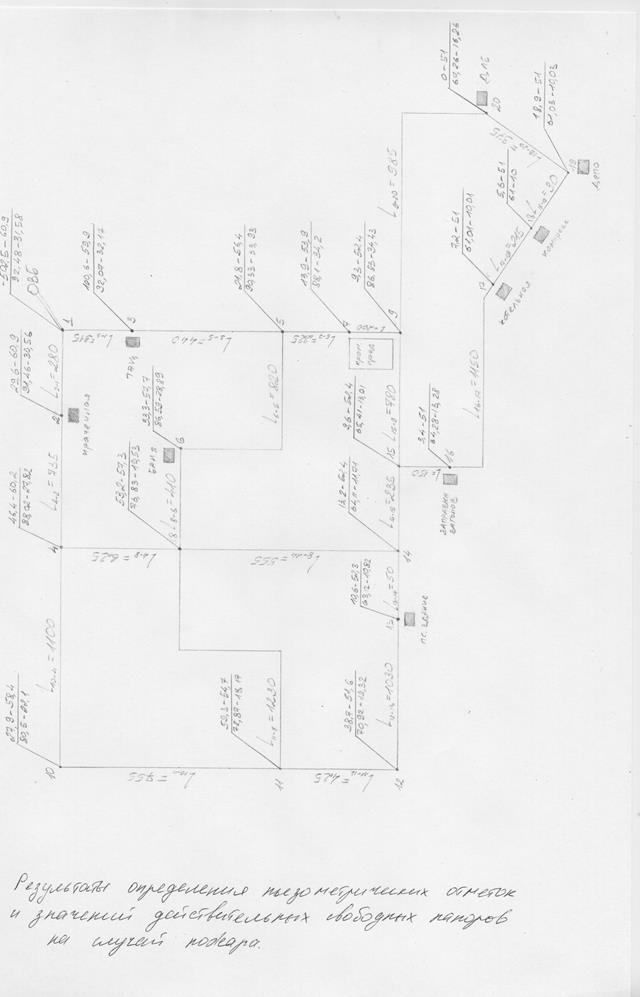

Вычисление пьезометрических отметок начинаем с наиболее удаленной точки встречи потоков, в которой величину действительного свободного напора Нсв.д принимаем равной требуемому Нсв.тр, т.е. Нсв.д = Нсв.тр. Величина Нсв.тр зависит от этажности зданий в населенном пункте и принимается равной 26 м (5 этажей). Для объектов водоснабжения железнодорожной станции и других предприятий величина Нсв.тр = 20 м, при пожаротушении Нсв.тр. = 10 м. Тогда пьезометрическая отметка в точке встречи потоков составит, м: Пд = Zз+Нсв.тр, где Zs - отметка поверхности земли в точке. Для определения пьезометрических отметок в остальных узлах сети необходимо к пьезометрической отметке в диктующей точке прибавить потери напора на участке от этой точки до рассматриваемого узла. При этом перемещаемся от узла к узлу в направлении против движения воды на участках. Величины действительных свободных напоров во всех узлах сети определяем по формуле, м: Нсв.д i = Пд i–Z3 i Если в процессе вычислений окажется, что в некоторых узлах Нсв.д < Нсв.тр, то следует увеличить все пьезометрические отметки и величину Нсв.д на наибольшую разницу DНсв = Нсв.тр-Нсв.д и исправления внести на схему. Результаты вычислений Нсв.д должны быть не меньше допустимых и не превышать 60 м. Для случая расчёта сети на пожарно-хозяйственный расход принимаем в наиболее удаленной точке сети Нсв.тр = 10 м и производим вычисление значений Нсв.д и Пд во всех узлах сети, учитывая при этом направление движения воды на участках. Если и в этом случае Нсв.д окажется в каком-либо узле меньше Нсв.тр = 10 м, то необходимо увеличить значения вычисленных пьезометрических отметок Пд и напоров Нсв.д на наибольшую разницу DНсв = 10 – Нсв.д Выполнив расчеты, строим продольный профиль (в нашем курсовом проекте на ЭВМ).
|
