Аналитическое определение водоотдачи
Водоотдачей называют наибольший расход воды на пожаротушение, который можно получить в наиболее удаленной от насосной станции точке водопроводной сети. Если сеть является объединенным хозяйственно-противопожарным водопроводом, то водоотдачу следует определять в час максимального водопотребления. Если параметры сети (диаметр, длина, материал труб участков) и насосов, работающих на сеть, известны, то водоотдачу можно определить следующим образом (рис. 8.1): строится характеристика сети (для объединенного водопровода при различных расходах воды на пожаротушение) по формуле Н с = К (h вод + h с) + где К – коэффициент, учитывающий потери напора в соединительных частях и арматуре, К = 1, 1 – 1, 2; h вод, h с – соответственно потери напора в водоводах и сети при пожаре, м; Q м = Q х.п + Q пож, (8.2) где Q х.п – расход на хозяйственно-производственные цели в час максимального водопотребления, л/c; Q пож – расход воды на пожаротушение, то есть водоотдача, л/c.
H м
Рис. 8.1. Рабочая точка насоса: А – рабочая точка насоса (Q м водоотдача); 1 – характеристика насоса; 2 – характеристика сети Для определения водоотдачи можно воспользоваться приближенной методикой. В ней приняты следующие допущения: 1) напор в магистральной линии считается постоянным; 2) напор перед гидрантами на одной линии принимается одинаковым. 1. С односторонним подводом воды (рис. 8.2, а) Введем обозначения: Н м – напор в магистральной линии, м; Н г – напор перед гидрантом, м; Н н – напор во всасывающей линии насоса, м; Qпож – водоотдача, л/c; Q г – водоотдача одного гидранта, л/c; s – сопротивление системы отбора, (с/л)2 м; s = s г + s к + s р – для водопровода низкого давления; s = s г + s к + s р.л + s ст – для водопровода высокого давления. Здесь s г, s к, s р, s р.л, s ст – соответственно, сопротивление гидранта, колонки, всасывающих рукавов, рукавных линий, ствола, (с/л)2м; l – длина трубопровода, на котором установлены гидранты, м; А – удельное сопротивление трубопровода, (с/л)2; n – количество гидрантов; Z – высота расположения всасывающего патрубка насоса над землей – для водопровода низкого давления или высота расположения ствола – для водопровода высокого давления, м. Потери напора в системе отбора: sQ г 2 = Н г – Н н – Z. (8.3) Напор перед гидрантом: Н г = Н м – АlQ2. (8.4) При этом Q = Q пож + Q х.п. (8.5) Q пож = nQ г. (8.6) Обозначим Q х.п / Q пож = k. (8.7) Из соотношений (8.3), (8.4), (8.5) получается
При k = 0, то есть в том случае, когда весь расход воды можно использовать на пожаротушение,
2. С двусторонним подводом воды (рис. 8.2, б) Если Двусторонний подвод возможен, если В этом случае приближенно можно записать
С учётом соотношений (8.3), (8.5), (8.6), (8.7) получается:
При k = 0
Максимальное количество гидрантов, которое может быть использовано на данном участке сети, можно определить из соотношений, полученных из уравнений (8.3), (8.4), (8.5), (8.6) и из (8.3), (8.5), (8.6), (8.12) для участков сети с односторонним и двусторонним подводом воды: а) с односторонним подводом воды
б) с двусторонним подводом воды:

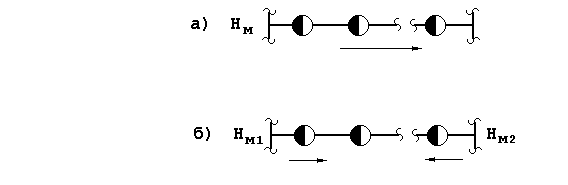

![]() Рис. 8.2 Схемы подвода воды в гидранты: а) односторонний подвод воды; б) двусторонний подвод воды При сравнении формул (8.17) и (8.18) видно, что при прочих равных условиях количество гидрантов, которое может быть использовано на участках сети с двусторонним подводом воды, в 2, 8 раза больше, чем с односторонним. В вышеприведенных формулах следует принимать Н н > 3 м – при использовании мягких всасывающих рукавов. В остальных случаях Н н = 0. В формулах (8.17) и (8.18) значение Н г определяется из соотношения (8.3) при заданном расходе Q г. При Н м > 10 м приближенно можно принимать Н г = 10 м.
|
