Расчет гидролиний

Целью расчета гидролиний является определение внутреннего диаметра трубопроводов, потерь давления на преодоление гидравлических сопротивлений и толщины стенок труб.

Внутренний диаметр (условный проход) трубопровода d определяют по формуле

или

где Q - расход жидкости, м3/с для (2.1) и л/мин для (2.2);
υ - скорость движения жидкости, м/с;
d - внутренний диаметр трубопровода, м для (2.1) и мм для (2.2).

Скорость течения жидкости в трубопроводах зависит в основном от давления в гидросистеме (табл.2.2).

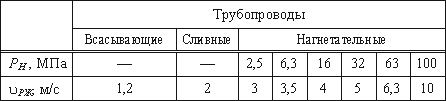

Таблица 2.2

Рекомендуемые значения скорости рабочей жидкости

Потеря давления на преодоление гидравлических сопротивлений по длине каждого участка трубопровода определяется по формуле

где ρ - плотность рабочей жидкости, кг/м3;
λ - коэффициент гидравлического трения;
l - длина трубопровода, м.

Если на пути движения рабочей жидкости встречаются местные сопротивления, то потеря давления в местных сопротивлениях определяется по формуле Вейсбаха

где ζ - коэффициент местных сопротивлений.

Значения коэффициентов ζ для наиболее распространенных видов местных сопротивлений принимают следующими: для штуцеров и переходников для труб ζ = 0, 1…0, 15; для угольников с поворотом под углом 90° ζ = 1, 5…2, 0; для прямоугольных тройников для разделения и объединения потоков ζ = 0, 9…2, 5; для плавных изгибов труб на угол 90° с радиусом изгиба, равным (3÷ 5)d ζ = 0, 12…0, 15; для входа в трубу ζ = 0, 5; для выхода из трубы в бак или в цилиндр ζ = 1.

При ламинарном режиме Т.М. Башта [3, с.29] для определения коэффициента гидравлического трения λ рекомендует при Re< 2300 применять формулу

а при турбулентном режиме течения жидкости в диапазоне Re = 2 300…100 000 коэффициент λ определяется по полуэмпирической формуле Блазиуса

Если

где Δ _Э - эквивалентная шероховатость труб (для новых бесшовных стальных труб Δ _Э = 0, 05 мм, для латунных - Δ _Э = 0, 02 мм, для медных - 0, 01, для труб из сплавов из алюминия - 0, 06, для резиновых шлангов - 0, 03), то коэффициент гидравлического трения определяется по формуле А.Д. Альтшуля

Потери давления в гидроаппаратуре Δ P_га принимают по ее технической характеристике после выбора гидроаппаратуры. После этого суммируют потери давления

Δ P =Δ P_дл +Δ P_м +Δ P _га

При выполнении гидравлического расчета производят проверку бескавитационной работы насоса. Вакуум у входа в насос определяют по формуле

где h_s - расстояние от оси насоса до уровня рабочей жидкости в баке; h_тр - потери напора на преодоление всех гидравлических сопротивлений во всасывающей гидролинии; υ - скорость движения жидкости во всасывающей гидролинии; α - коэффициент Кориолиса.

Рекомендуемый (с запасом на бескавитационную работу насоса) вакуум P_в у входа в насос должен быть не более 0, 04 МПа. Если P_в > 0, 04 МПа, то нужно увеличить диаметр всасывающего трубопровода или расположить бак выше оси насоса. При этом считается, что рабочая жидкость находится в баке с атмосферным давлением P_атм = 0, 1 МПа. Таким образом, разность давлений в баке P_б (с атмосферным или избыточным давлением) и на входе в насос P_в не должна быть меньше 0, 06 МПа.

Определение толщины стенок является проверочным расчетом на прочность жестких труб, подобранных по ГОСТу. Толщину стенки трубы определяют по формуле

где P - максимальное статическое давление;
σ _в - допускаемое напряжение на разрыв материала труб, принимаемое равным 30…35% от временного сопротивления;
n - коэффициент запаса, n = 3…6, для гнутых труб принимается равным на 25 % ниже.

С учетом возможных механических повреждений толщина стенок стальных труб должна быть не менее 0, 5 мм, а для медных - не менее 0, 8…1, 0 мм.
