Введение. 2. Определение расчётных расходов 4Стр 1 из 3Следующая ⇒
Содержание. Задание…………………………………………………………………………………………2 1. Введение…...…………………………………………………………………………3 2. Определение расчётных расходов………………………………………………4 2.1 Определение расчётных расходов на хозяйственно-питьевые нужды……..4 2.2. Расчётные расходы на промышленном предприятии………………………….5 2.3. Расчёт расходов в бане.……………………………………………………………..8 2.4. Расчёт расходов в прачечной………………………………………………………8 2.5. Расчёт расходов в гостинице……………………………………………………….9 2.6. Расчёт расходов в клубе…………………………………………………………….9 2.7. Расчёт расходов на поливку………………………………………………………...9 2.8. Неучтённые расходы……………………………………………………………….10 3. Гидравлический расчёт сети……………………………………………………………...13 3.1. Гидравлический расчёт сети в час макс. водопотребления……………….....13 3.2. Гидравлический расчёт сети в час макс. водопотребления + пожар………..21 3.3. Гидравлический расчёт сети в час макс. транзита в ВБ……………………….26 4. Графики пьезометрических линий……………………………………………………….32 4.1. График пьезометрических линий в час макс. водопотребления…………......32 4.2. График пьезометрических линий в час макс. водопотребления + пожар…..33 4.3. График пьезометрических линий в час макс. транзита в ВБ………………….33 5. Линии равных напоров в час макс. водопотребления………………………………..36 6. Подбор насосов……………………………………………………………………………..37 Литература……………………………………………………………………………………...38
Задание на выполнение курсового проекта по теме “Расчет и конструирование водопроводной сети населенного пункта” Характеристика застройки и инфраструктуры
В населённом пункте предусматриваются: А. – Промпредприятие - количество рабочих смен - 3
Б. – Гостиница на 670 мест В. – Прачечная на 950 кг белья в сутки Г. – Баня – пользуются 3% населения Д. – Клуб на 470 мест
Введение. В данном населенном пункте запроектирована объединенная хозяйственно-производственно-противопожарная система водоснабжения. Водопроводная сеть будет обеспечивать: - хозяйственно питьевые нужды города; - хозяйственно-питьевые нужды предприятий, расположенных в городе; - технологические нужды предприятий, где требуется вода питьевого качества; - тушение пожаров.
Водопроводная сеть запроектирована с контррезервуаром (водонапорная башня в конце сети). Населенный пункт застроен 7-этажными зданиями, оборудованными водопроводом, канализацией, центральным горячим водоснабжением. На территории города расположены: баня, прачечная, гостиница, клуб, промышленное предприятие.
Запроектирована 4 кольцевая водопроводная сеть из чугунных труб, которая обеспечивает достаточно надежное снабжение водой потребителей и противопожарные нужды.
2.Определение расчётных расходов. 2.1 Определение расчётных расходов на хозяйственно-питьевые нужды. Расчетный (средний за год ) суточный расход воды
Расчетный расход воды в сутки наибольшего водопотребления находим по формуле:
Расчетный часовой расход воды
На основании коэффициента часовой неравномерности произведено распределение максимально суточного расхода по часам суток и сведено в таблицу 1.
Таблица 1
2.2 Расчётные расходы на промышленном предприятии. Часовой расход на технологические нужды определяется по формуле:
Расход воды на хозяйственно-питьевые нужды предприятия составляет:
-Для холодного цеха:
-Для горячего цеха:
1 смена:
2 смена:
3 смена:
Далее определяем часовой расход воды на хозяйственно-питьевые нужды предприятия для каждой смены по формуле:
- Для холодного цеха: - Для горячего цеха:
Полученные данные приведены в таблице 2
Расход воды на душевые нужды определяется по формуле:
- Для холодного цеха:
- Для горячего цеха:
Полученные данные приведены в таблице 2
2.3 Расчёт расходов в бане.
Суточный расход составляет:
Часовой расход воды находится по формуле:
2.4 Расчёт расходов в прачечной.
Суточный расход составляет:
Часовой расход воды находится по формуле:
2.5 Расчёт расходов в гостинице.
Суточный расход составляет:
Режим работы неравномерный, расход распределяется по часам суток. Полученные данные приведены в таблице 2
2.6 Расчёт расходов в клубе.
Суточный расход составляет:
Часовой расход воды определяется по формуле:
2.7 Расчёт расходов на поливку. Суточный расход воды на поливку территории и зеленых насаждений составляет:
Часовой расход на поливку составляет:
2.8 Неучтённые расходы.
Неучтённые расходы составляют находим по формуле:
Расход распределяется по часам суток. Полученные данные приведены в таблице 2
Таблица 2
Продолжение табл. 2 3. Гидравлический расчёт сети. При расчёте водопроводных сетей населённого пункта принимаем, что вода на расчётном участке водопроводной сети расходуется равномерно по длине. При этом при одинаковой степени благоустройства данного района и плотности населения, считается, что на всех участках сети данного района характер потребления воды одинаков.
3.1 Гидравлический расчёт сети в час максимального водопотребления.
Удельный расход воды,
Далее составляем таблицу путевых расходов,
Таблица 3
Далее определяем узловые расходы по формуле:
Полученные данные сводим в таблицу 4.
Таблица 4
Предварительное распределение потока воды по участкам сети с соблюдением первого закона Кирхгофа, т. е. сумма расходов воды, которые поступают, отступают и расходуются в узле, равны нулю. Составляем схему предварительного распределения потока воды по участкам сети (см. рис.1). На основании полученных расходов подбираем диаметры трубопроводов по табл. 12 [3] для чугунных труб, с учетом экономичных скоростей и взаимозаменяемости трубопроводов (см. рис.2).
Для кольцевых сетей необходимо выполнение второго закона Кирхгофа, т. е. сумма потерь напора должна быть равна нулю. Так как второй закон Кирхгофа не выполняется, то по формуле Андрияшева определяем поправку:
Увязку ведём до тех пор, пока алгебраическая сумма положительных и отрицательных потерь не будет равна: для кольца

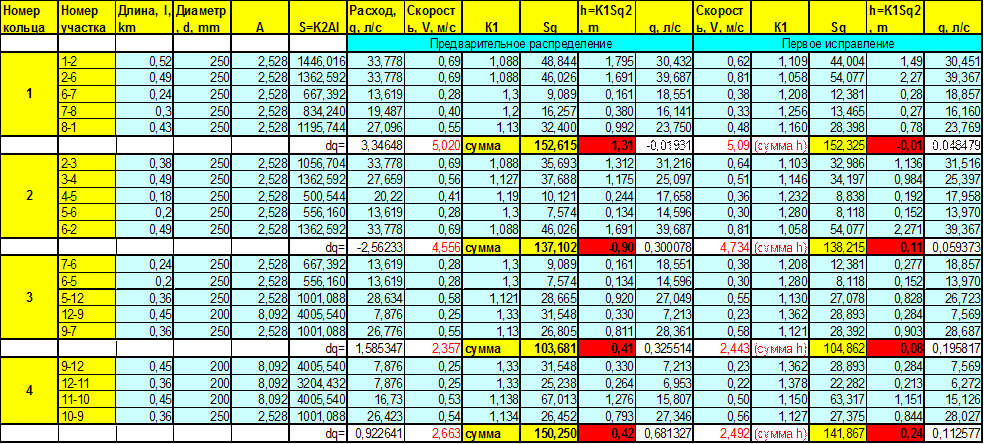

Вычисления приведены в таблице 5
Далее строим схему окончательного распределения потока воды по участкам сети (см. рис.3.) Пояснение к рисунку:
Расчет водоводов для всех трех случаев приводится в таблице 4*
Таблица 4*

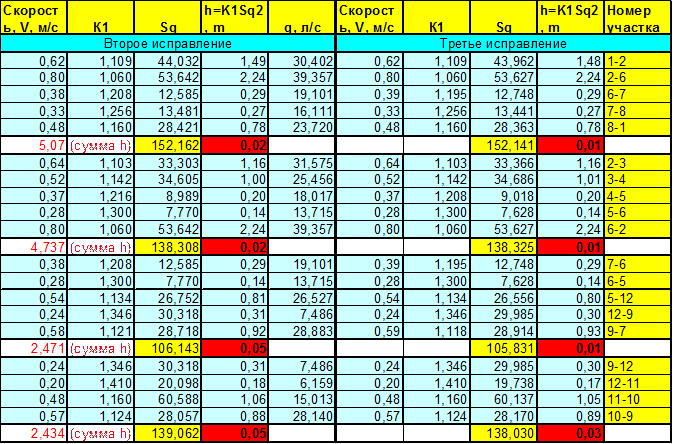

Таблица 5. Продолжение таблицы 5. рисунок 3
водопотребления + пожар.
Расчетный расход воды на тушение пожара согласно п.2.21 [1] должен быть обеспечен при наибольшем расходе воды на другие нужды, т. е. в час максимального водопотребления. Расход воды на наружное пожаротушение (на один пожар) и количество одновременных пожаров в населенном пункте для расчета магистральных (расчетных кольцевых) линий водопроводной сети принимаем по табл. 5 [1]. Принимаем два пожара (один с расходом воды по 20 л/с на предприятии в точке 10 и один с расходом 15 л/с в населенном пункте в наиболее удалённом и высоко расположенном месте от насосной станции в точке 11). Путевые и узловые расходы останутся прежними, как и в первом случае только в точках пожара расход увеличитсяна 20 л/с и 15 л/с соответственно, а подача насосной станции увеличится на 35 л/с и будет равна 146, 111 л/с Составляем схему предварительного распределения потока воды по участкам сети (см. рис. 4). Увязка сети определяется по формулам, как и при максимальном водопотреблении. Вычисления приведены в таблице 6.
Далее строим схему окончательного распределения потока воды по участкам сети (см. рис.5.)

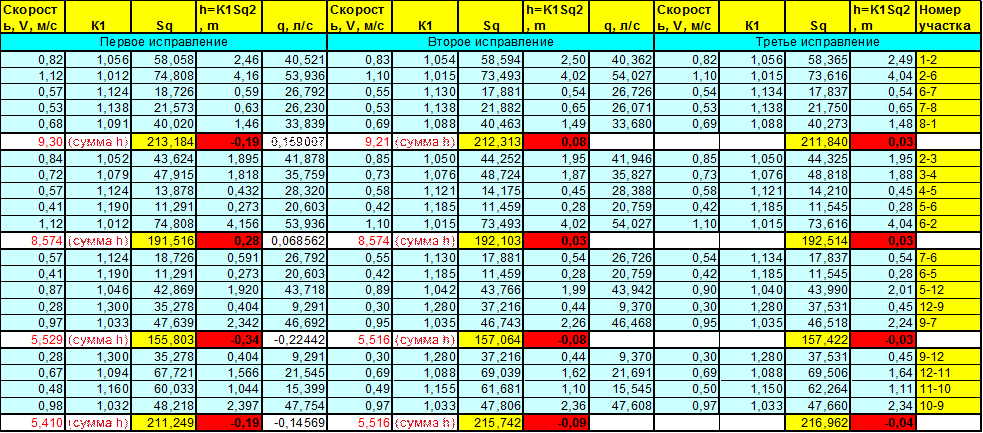

Таблица 6. Продолжение таблицы 6.
рисунок 5
В некоторые часы суток количество воды, подаваемой насосами, превышает количество воды, расходуемой городом, сеть снабжается водой с одной стороны от насосной станции II подъема. Избыточный расход воды поступает в бак водонапорной башни, при этом проходя транзитом через всю сеть. Момент, в который этот транзитный расход достигает своего наибольшего значения – это момент максимального транзита, который определен по табл. 2. Удельный расход воды,
=43, 699 л/с Далее составляем таблицу путевых расходов,
Таблица 7
Далее определяем узловые расходы по формуле:
Полученные данные сводим в таблицу 8.
Таблица 8
Предварительное распределение потока воды по участкам сети с соблюдением первого закона Кирхгофа, т. е. сумма расходов воды, которые поступают, отступают и расходуются в узле, равны нулю. Составляем схему предварительного распределения потока воды по участкам сети (см. рис.6).
Увязка сети определяется по формулам, как и при максимальном водопотреблении. Вычисления приведены в таблице 9.
Далее строим схему окончательного распределения потока воды по участкам сети (см. рис.7.)
рисунок 6 Таблица 9
Продолжение таблицы 9 рисунок 7
График пьезометрических линий необходим для определения расчётного напора насосной станции II подъёма. Он же определяет высоту расположения бака водонапорной башни. Для построения графика пьезометрических линий необходимо определить диктующую точку сети - наиболее высоко расположенную и удалённую от насосной станции II подъёма. Обеспечить в каждой точке сети необходимый свободный напор.
|
