I. Исследование оптического излучателя № 1.

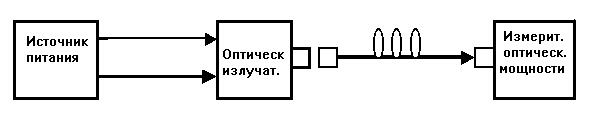

1. Измерение ватт-амперной характеристики. 1.1. Собрать схему, изображенную на рис. 5, выставить напряжение источника питания 4 В и ток 90 мА. 1.2.Включить ИОМ, установить длину волны l = 0.85 мкм. 1.3. Используя регулировочные винты подвижки приблизить наконечник ВО кабеля к торцу источника излучения (но несоприкасаясь) и добиться при этом максимального показания ИОМ (» - 32 дБм).
Рис.5 1.4. Плавно уменьшая напряжение источника питания, и фиксируя значения тока, (дискрет - 10 мА) снять ватт – амперную характеристику оптического источника. 1.5. Пересчитать при оформлении отчета значения выходной мощности из дБм в мВт. 1.6. Выполнить нормирование выходной мощности. Данные измерений и вычислений занести в таблицу 1. 1.7. Построить график зависимости нормированной выходной мощности от тока Табл.1
2. Измерение спектральной характеристики излучателя №1. 2.1. Установив ток 90 мА собрать измерительную схему, изображенную на рис.6. 2.2. Используя микрометрическую шкалу оптического спектроанализатора (ОСА) снять спектральную характеристику излучателя №1 вблизи l» 0.9 мкм. Измерения выполнять с шагом 2 нм до значения – 10 дБ от максимального значения выше и ниже центральной длины волны l0. 2.3. Полученные результаты занести в таблицу 2. Табл.2
Рис.6 2.4. В нормированных единицах построить спектральную характеристику излучателя №1. 2.5. Рассчитать ширину спектральной линии. Данные занести в табл. 3.
Табл.3
|
