Порядок проведения исследования РТ-40/2 УХЛ4

Лабораторная работа №1

«Исследование электромагнитного реле тока РТ-40/2 УХЛ4»

Целью работы является изучение конструкции и принципа действия измерительных электромагнитных реле тока серии РТ-40, а также практическое знакомство с регулировкой их параметров.

Рис. 1.2 Электрическая схема реле.

Порядок проведения исследования РТ-40/2 УХЛ4

1.Ознакомится с устройством и электрической схемой испытуемого реле (Рис. 1.2); указать его тип.

2. Составить эскиз реле и начертить схему внутренних соединений с указанием маркировки выводов.

3. В соответствии со схемой испытаний (рис.1.1) собрать схему, соединив обмотки реле последовательно.

Примечание: При последовательном соединении обмоток перемыкаются выводы реле 6 и 8, напряжерие питания подается на выводы 2 и 4;

4. Исходное положение переключателя на лицевой панели установки:

в. T2 –

г. T3 – " Откл."

5. На оцифрованной шкале реле РТ-40/2 зафиксировать ток уставки I_УСТ.А.=0, 5 А

Не изменяя положения выключателей Т1, Т2, Т3, включить установку (S1- " Вкл.") На выходе выпрямителя ВС-24 установить значение постоянного напряжения – 24В.

Путем плавного увеличения тока (реостат R) зафиксировать минимальное значение тока (амперметр А1), при котором контакты реле (VA) надежно замыкаются, т.е. ток срабатывания реле (КА) I_С.Р.; уменьшая ток, зафиксировать минимальное его значение, при котором контакты надежно размыкаются, т.е. ток возврата I_В.Р.

Зафиксировать значение напряжения (V1).

Момент замыкания и размыкания реле фиксируются при помощи светодиодов Д1.

Результат измерения занести в таблицу " Табл. 1.1"

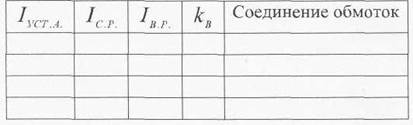

Табл. 1.1

Аналогичные измерения провести при всех значениях тока уставки.

6. По данным опытов определить значение коэффициента возврата ре- ле по выражению: k_B

7.Для одной рабочей уставки (I_УСТ.А. =) путём пятикратного измерения определить значение погрешности (отклонения) тока срабатывания реле относительной заданной уставки по выражению:

Результаты измерений занести в табл. 1.2

Допустимое значение максимального отклонения для реле тока не должно превышать 2, 5%.

8. Для той же уставки проверить надёжность работы контактов реле при токах в цепи от 1, 05 I_с.р. до наибольшего возможного в эксплуатации (значение указывается преподавателем).

9. По формуле:

подсчитать мощность потребляемую обмоткой реле при минимальной уставке.

10. Выключить установку (S1-" Выкл.").

Переключатели Т1, Т2, Т3 перевести в положение:
