Способы преобразования чертежей

1. Способ замены плоскостей проекций заключается в выборе новой плоскости проекций: геометрическая фигура при этом не меняет своего положения в пространстве.

Пример: Нахождение натуральной величины прямой общего положения и угла наклона к горизонтальной плоскости проекции.

Пример: Нахождение натуральной величины треугольника общего положения и угла наклона к горизонтальной плоскости проекции.

2. Сущность способа вращения состоит в том, что оставляют неизменной систему плоскостей проекций, а меняют положение объекта путем вращения его вокруг некоторой оси.

Пример: Нахождение натуральной величины отрезка общего положения вращением вокруг горизонтально проецирующей прямой и угла наклона к горизонтальной плоскости проекций.

Пример: Нахождение натуральной величины угла между двумя пересекающимися прямыми вращением вокруг горизонтали.

3. При плоско-параллельном переносе геометрический объект перемещается: все его точки движутся, не меняя взаимного положения в параллельных плоскостях, а плоскости проекций остаются неизменными.

Пример: Найти натуральную величину отрезка общего положения, угол наклона к горизонтальной плоскости проекции и преобразовать прямую АВ в проецирущую.

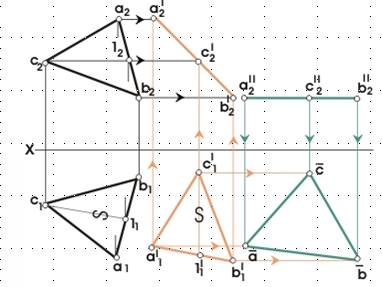

Пример: Нахождение натуральной величины треугольника.
