Устройства для предварительной очистки сточных вод
В системах внутренней канализации зданий специального назначения (гаражах, предприятиях общественного питания, банях, прачечных и т.п.) для предварительной очистки сточных вод применяют решетки, песколовки, грязеотстойники, жироуловители, бензомаслоуловители и др. Решетки (рис. 43, а) устанавливают в потоке сточной жидкости для задержания крупных загрязнений и отбросов. Применяют простые неподвижные решетки с ручной очисткой, располагая их в приемных резервуарах, колодцах и каналах. Ширину прозоров решеток принимают 10 – 15 мм и более – в зависимости от крупности задерживаемых загрязнений. Для удобства очистки решетки устанавливают наклонно к горизонту (под углом не менее 60°).
Рис. 42. Установки для перекачки сточных вод: а – насосная; б – пневматическая; 1 – приток от внутренней канализации; 2 – резервуар; 3 – бачок для заливки насоса; 4 – вентиляция; 5 – от водопроводной сети; 6 – напорный трубопровод; 7 – манометр; 8 – задвижка; 9 – промывная труба; 10 – всасывающий трубопровод; 11 – обратный клапан; 12 – сифон; 13 – труба для подачи сжатого воздуха; 14 – пуск от поплавка; 15 – труба для притока свежего воздуха.
Песколовки (рис.43, б) устанавливают вблизи таких приемников сточных вод, как овощемойки, мойки для автомобилей и т. п. Изготовляют песколовки из металла, кирпича, бетона, железобетона или дерева. Песколовки могут быть горизонтального и тангенциального типа. Скорость движения сточной жидкости в песколовках горизонтального типа принимают от 0, 15 до 0, 3 м/с, в песколовках тангенциального типа – от 0, 02 до 0, 05 м/с; продолжительность отстаивания принимают не более 2 – 3, 5 мин, а продолжительность хранения песка – не более 2 сут. Наибольшее распространение имеют песколовки горизонтального типа. Очищают песколовки скребками, гидроэлеваторами, песковыми насосами. Грязеотстойники представляют собой проточные резервуары горизонтального или вертикального типа, предназначенные для задержания осадков, способных вызвать засорение канализационной сети. Грязеотстойники выполняют из металла, бетона, железобетона или кирпича с соответствующей гидроизоляцией. Размещают грязеотстойники обычно вне здания, например у гаражей. Чистка их должна производиться не реже одного раза в 7 дней. Расчетную скорость движения сточной жидкости в грязеотстойнике принимают равной 0, 005 – 0, 01 м/с, а продолжительность отстаивания при расходе до 3 л/с – 10 мин, при расходе более 3 л/с – 15 мин. Для мойки в гараже одного легкового автомобиля расходуется от 150 до 600 л воды, при этом в зависимости от его типа накапливается от 2 до 4 л грязи. Жироуловители (рис.43, в) предназначены для задержания жира из сточных вод, образующихся в столовых, фабриках-кухнях и мастерских, с целью его утилизации или предотвращения отложения в канализационной сети. Жироуловитель представляет собой бетонный или кирпичный колодец-отстойник прямоугольной или круглой формы в плане вместимостью не менее 50 л. Всплывший жир удаляется с поверхности в отводную трубу. Объем жироуловителя принимают из расчета скорости протекания в нем сточных вод не менее 0, 005 м/с и времени пребывания их в нем от 2 до 10 мин при среднечасовом расходе. Обычно ширину жироуловителя принимают равной его глубине (около 1 м), а длину – в 2 – 3 раза большей. При вместимости жироуловителя, превышающей 300 л, применяют продувку, сточной жидкости воздухом. Жироуловители целесообразно располагать на участке канализационной сети с температурой сточной жидкости ниже 30 °С. Обычно жироуловители устанавливают в неотапливаемом помещении подвала или вне зданий.

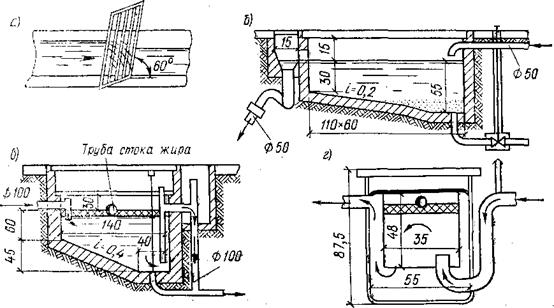

Рис. 43. Устройства для предварительной очистки сточных вод: а – решетка; б – песколовка или грязеотстойник; в – крахмало- и жироуловитель; г – бензомаслоуловитель. Бензомаслоуловители (рис. 43, г) предназначены для задержания бензина, керосина, газолина, масел и других всплывающих загрязнений, попавших в сточные воды при мытье машин и полов в гаражах и производственных зданиях. Бензомаслоуловитель представляет собой металлический резервуар, состоящий из двух отделений, в одном из которых происходит всплывание горючих веществ, а в другом происходит движение сточной жидкости. Во избежание скопления больших количеств горючих веществ максимальная производительность одной установки не должна превышать 5 – 6 л/с. Скорость протекания жидкости принимают не более 0, 01 м/с. Рабочий объем должен примерно в 30 раз превосходить максимальный секундный приток сточных вод. Бензомаслоуловитель снабжают гидравлическим затвором и оборудуют устройствами для естественной вентиляции. Размещают бензомаслоуловители, как правило, вне здания; конструктивно они могут быть решены раздельно или совместно с грязеотстойниками.
|
