Пример расчета.
Определить из условий конденсации влаги допустимость применения и построить линии величин насыщения парциального давления водяного пара наружной стена жилого дома в г. Пятигорске. Данные для расчета принимаются из примеров №№2 и 3, - расчетная средняя наружная температура наиболее холодного периода -16оС [2, графа 26], - нормативная относительная влажность Температуре tв =+18оС соответствует (табл.3) максимальное парциальное давление водяного пара Е=15, 48 мм рт.ст., температуре на внутренней поверхности
Следовательно, конденсации влаги на внутренней поверхности стен не будет, если бы Из табл.3 определяются значения максимальной упругости водяного пара Е на внутренней и наружной поверхности стены. также на границах слоёв ограждения по величинам температур в этих сечениях, вычисленных по вышеуказанному требованию (tн=-16оС): - на внутренней поверхности стены - на границе 1-2 слоев - на границе 2-3 слоев - на границе 3-4 слоев - на наружной поверхности На рис.4 строится линия максимальной упругости водяного пара Е. Далее по формуле (7.2) определяются значения упругости водяного пара. Где: ев=9, 28 мм, ен= 1, 13 мм рт.ст (по табл.3, для Пятигорска t=--16оС). Из приложения 9 [1] принимаем методом интерполяции сопротивления воздухопроницанию, Rи , материалов слоев конструкции, рассматриваемой в примерах 2.3 и 3.3: для 1 слоя Rи1=15700 м2 ч Па\ кг, для 2 слоя - Rи2=2, 5, для 3 слоя – R и3= 2, 0, для 4 слоя – 7850. Тогда: Значение упругости на границе 1-2 слоев составит: е1-2= ев -
Rо.п= Rи1 +Rи2 +Rи3 +Rи4 = 15700 +2, 5+2+7850=2355, 5м2 ч Па / кг, е1-2= 9, 28- Таблица 3 Значения максимального парциального давления водяного пара, мм.рт.ст. (при атмосферном давлении 755 мм)

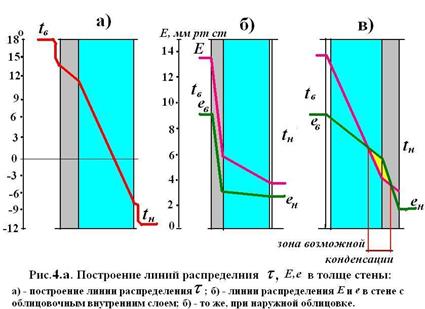

Из рис. 4 видно, что резкое падение упругости е обеспечивается конструктивными слоями 1 и 2 из железобетона. При таком конструктивном решении ограждения и видно из рис. 4 значения е во всех сечениях стены меньше значения Е, это указывает на то, что в таком ограждении не будет конденсации пара. Если отказаться от внутреннего железобетонного слоя (Rи1= 15700 м2 ч Па/ кг), то возможно увлажнение материла в охлажденной части стенового ограждения. В случае обратных значений Е и е возможно выпадение конденсата в толще стены. Тогда линии распределения Задание № 8. Расчет звукоизоляции междуэтажных перекрытий от ударного шума.
|
