Вызов Win 3D-View

Вызов Win 3D-View возможен только тогда, когда не выполняются никакие программы ЧПУ.

Программируемые клавиши для запуска Win 3D-View EMCOTRONIC T

Вызов в WinNC EMCOTRONIC T Выберите необходимую программу обработки детали. Выберите любой режим, кроме EDIT (РЕДАКТИРОВАНИЕ). Клавиша GRAPHIC ON (ГРАФИКА ВКЛ) должна быть активна. Клавиши GRAPHIC PAGE (СТРАНИЦА ГРАФИКИ) и STATUS (СОСТОЯНИЕ) должны быть отключены. Для расширения панели программируемых клавиш нажмите или F11 на клавиатуре ПК. На дисплее появится клавиша 3DVIEW. Нажмите клавишу 3DVIEW.

Программируемые клавиши для запуска Win 3D-View Fanuc

Вызов в WinNC Fanuc T Выберите необходимую программу обработки детали. Вызов с клавиатуры ПК: Нажмите F12 на клавиатуре ПК. На дисплее появятся программируемые клавиши POS, PRGRM, OFFSET, PARAM и ALARM. Нажмите F11 для расширения панели программируемых клавиш. На дисплее появится программируемая клавиша GRAPH. Нажмите клавишу GRAPH. Для расширения панели программируемых клавиш нажмите F11. На дисплее появится клавиша 3DVIEW. Нажмите клавишу 3DVIEW. Вызов с клавиатуры ЧПУ: Нажмите клавишу (Fanuc 21: ) Для расширения панели программируемых клавиш нажмите . Нажмите клавишу 3DVIEW.

EMCO Win 3D-View Turning Вызов Win 3D-View

Программируемые клавиши для запуска Win 3D-View SINUMERIC T и PAL Т

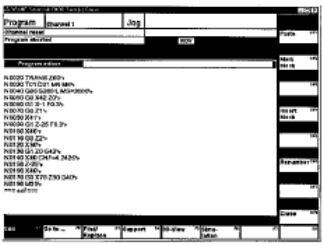

Вызов в WinNC SINUMERIK Т и PAL Т Нажмите программируемую клавишу PART-PROGRAM. Нажмите программируемую клавишу EDIT. Введите номер программы обработки детали (например, %303), затем нажмите программируемую клавишу SELECT PROGRAM. Выбранная программа обработки детали появится на дисплее, а на панели программируемых клавиш становится активной клавиша 3DVIEW. Нажмите клавишу 3DVIEW.

Программируемые клавиши для запуска Win 3D-View SINUMERIK 810D/840D

Вызов в WinNC SINUMERIK 810D/840 D Рабочая область PROGRAM. Выберите необходимую программу обработки детали. Нажмите клавишу 3DVIEW.

EMCO Win 3D-View Turning Базовые настройки
