Устройство компенсации температуры (КТ)

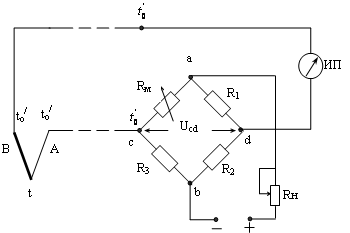

Устройство КТ предназначено для автоматической компенсации изменения термоЭДС термоэлектрического термометра, вызванного отклонением температуры его свободных концов от градуировочной tо = 0оС. Устройство КТ представляет собой мостовую схему (см. рисунок 1.3).
Rм – медный резистор; ИП – измерительный прибор. При to = 0 оС мост находится в равновесии, т.е. напряжение в диагонали Ucd = 0 мВ. Условие равновесия моста R1∙ R3 = R2∙ Rм, отсюда Rм = (R1∙ R3)/ R2. Рисунок 1.3 - Устройство КТ Когда to > 0 = ЕАВ(t, tо) = ЕАВ(t, Погрешность устройства КТ равна ±3 оС в пределах изменения to = (0 –50) оС.
|
