Ход работы.
|
|
| С1 | С2 | С3 | С4 | С5 | С6 | С7 | С8 | С9 | С10 | |
| Значение емкости | 100нФ | 10нФ | 1нФ | 100пФ | 10пФ | 100нФ | 10нФ | 1нФ | 100пФ | 10пФ |

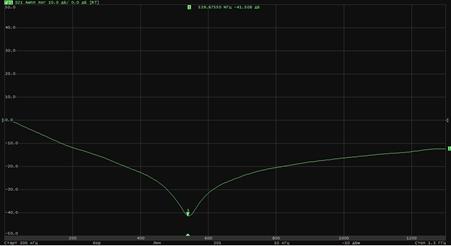

| Резонансная частота МГц | 6, 79 | 19, 80 | 52, 29 | 169, 26 | 578, 66 | 19, 80 | 58, 78 | 188, 76 | 539, 68 | 1293, 6 |
| Паразитная индуктивность | 5, 5 нГн | 6, 47 нГн | 9, 27 нГн | 8, 85 нГн | 7, 57 нГн | 0, 65 нГн | 0, 73 нГн | 0, 71 нГн | 0, 87 нГн | 1, 52 нГн |
Выводы по работе: в данной части лабораторной работы проводилось исследование паразитных параметров конденсаторов в зависимости от вида исполнения. По результатам работы мы видим что выводные конденсаторы имеют меньшую резонансную частоту по сравнению с чип-конденсаторами. Это явление объясняется тем, что выводы конденсаторов образуют паразитную индуктивность.
3. Цель работы:
Целью лабораторной работы является исследование фильтров различной топологии для подавления помех в цепях питания.
Описание работы:
Данная лабораторная плата состоит из шести отрезков микрополосковой линии передачи, в которых используются фильтры различной конфигурации
Принципиальная схема лабораторной платы
