Обмен данными в режиме ПДП микропроцессорных и микроконтроллерных системах. Организация подсистем ПДП.

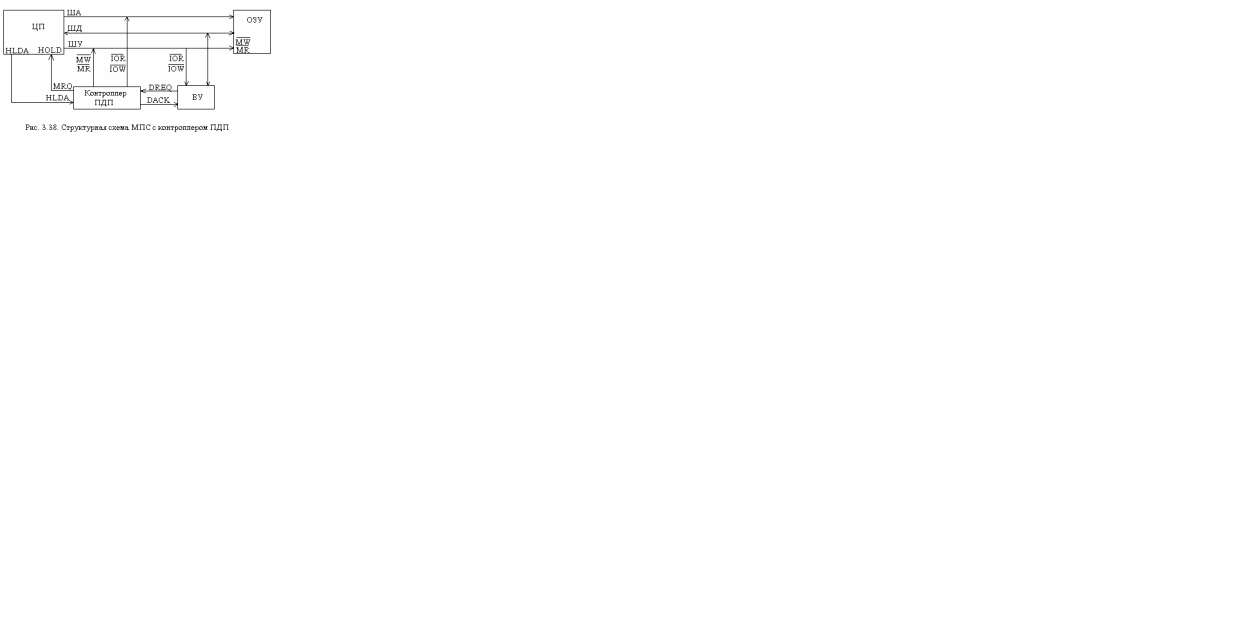

Одним из способов обмена данными с ВУ является обмен в режиме прямого доступа к памяти (ПДП). В этом режиме обмен данными между ВУ и основной памятью микроЭВМ происходит без участия процессора. Обменом в режиме ПДП управляет не программа, выполняемая процессором, а электронные схемы, внешние по отношению к процессору. Обычно схемы, управляющие обменом в режиме ПДП, размещаются в специальном контроллере, который называется контроллером прямого доступа к памяти. Обмен данными в режиме ПДП позволяет использовать в микроЭВМ быстродействующие внешние запоминающие устройства, такие, например, как накопители на жестких магнитных дисках, поскольку ПДП может обеспечить время обмена одним байтом данных между памятью и ВЗУ, равное циклу обращения к памяти. Для реализации режима прямого доступа к памяти необходимо обеспечить непосредственную связь контроллера ПДП и памяти микроЭВМ. В целях сокращения количества линий в шинах микроЭВМ контроллер ПДП подключается к памяти посредством шин адреса и данных системного интерфейса. При этом возникает проблема совместного использования шин системного интерфейса процессором и контроллером ПДП. Можно выделить два основных способа ее решения: реализация обмена в режиме ПДП с " захватом цикла" и в режиме ПДП с блокировкой процессора. Существуют две разновидности прямого доступа к памяти с " захватом цикла". Наиболее простой способ организации ПДП состоит в том, что для обмена используются те машинные циклы процессора, в которых он не обменивается данными с памятью. В такие циклы контроллер ПДП может обмениваться данными с памятью, не мешая работе процессора. Однако возникает необходимость выделения таких циклов, чтобы не произошло временного перекрытия обмена ПДП с операциями обмена, инициируемыми процессором. В некоторых процессорах формируется специальный управляющий сигнал, указывающий циклы, в которых процессор не обращается к системному интерфейсу. При использовании других процессоров для выделения таких циклов необходимо применение в контроллерах ПДП специальных селектирующих схем, что усложняет их конструкцию. Применение рассмотренного способа организации ПДП не снижает производительности микроЭВМ, но при этом обмен в режиме ПДП возможен только в случайные моменты времени одиночными байтами или словами. Более распространенным является ПДП с " захватом цикла" и принудительным отключением процессора от шин системного интерфейса. Для реализации такого режима ПДП системный интерфейс микроЭВМ дополняется двумя линиями для передачи управляющих сигналов " Требование прямого доступа к памяти" (ТПДП) и " Предоставление прямого доступа к памяти" (ППДП). Управляющий сигнал ТПДП формируется контроллером прямого доступа к памяти. Процессор, получив этот сигнал, приостанавливает выполнение очередной команды, не дожидаясь ее завершения, выдает на системный интерфейс управляющий сигнал ППДП и отключается от шин системного интерфейса. С этого момента все шины системного интерфейса управляются контроллером ПДП. Контроллер ПДП, используя шины системного интерфейса, осуществляет обмен одним байтом или словом данных с памятью микроЭВМ и затем, сняв сигнал ТПДП, возвращает управление системным интерфейсом процессору. Как только контроллер ПДП будет готов к обмену следующим байтом, он вновь " захватывает" цикл процессора и т.д. В промежутках между сигналами ТПДП процессор продолжает выполнять команды программы. Тем самым выполнение программы замедляется, но в меньшей степени, чем при обмене в режиме прерываний. Режим ПДП является самым скоростным способом обмена, который реализуется с помощью специальных аппаратных средств – контроллеров ПДП без использования программного обеспечения. Для осуществления режима ПДП контроллер должен выполнить ряд последовательных операций (рис. 3.38): принять запрос DREQ на ПДП от ВУ; сформировать запрос HRQ на захват шин для ЦП; принять сигнал HLDA, подтверждающий этот факт после того, как ЦП войдет в состояние захвата (ШД, ША, ШУ в z-состояние); сформировать сигнал DACK, сообщающий ВУ о начале выполнения циклов ПДП; сформировать на ША адрес ячейки памяти, предназначенный для обмена; выработать сигналы по окончании цикла ПДП либо повторить цикл ПДП, изменив адрес, либо прекратить ПДП, снятием запроса на ПДП. Циклы ПДП выполняются с последовательно расположенными ячейками памяти, поэтому контроллер ПДП должен иметь счетчик адреса ОЗУ. Число циклов ПДП определяется специальным счетчиком. Управление обменом осуществляется специальной логической схемой, формирующей в зависимости от типа обмена пары управляющих сигналов:
7. Для МИКРОКОНТРОЛЛЕРОВ К1816ВЕ51 или ST7, STM8, STM32 ПОЯСНИТЕ И ПРОДЕМОНСТРИРУЙТЕ ПРИМЕРАМИ ПРОГРАММИРОВАНИЕ РЕЖИМОВ РАБОТЫ ТАЙМЕРОВ / СЧЕТЧИКОВ. В составе микроконтроллера К1816ВЕ51 имеются регистровые пары с именами TH0, TL0 и TH1, TL1, на основе которых функционируют два независимых программно-управляемых 16-битных таймера/счётчика событий (T/C0 и T/C1). При работе в качестве таймера содержимое T/C инкрементируется в каждом машинном цикле, то есть через каждые 12 периодов резонатора. При работе в качестве счётчика содержимое T/C инкрементируется под воздействием перехода из 1 в 0 внешнего входного сигнала, подаваемого на соответствующий (T0, T1) вход микроконтроллера. Опрос сигналов выполняется в каждом машинном цикле. Для гарантированного прочтения входного считываемого сигнала он должен удерживать значение 1 как минимум в течение одного машинного цикла. Для управления режимами работы и для организации взаимодействия таймеров с системой прерывания используются два регистра специальных функций TMOD и TCON. Для обоих T/C режимы работы 0, 1 и 2 одинаковы. Режимы 3 для T/C0 и T/C1 различны.
|
