Метод фотоупругости. Искусственная анизотропия. Эффект Керра. Вращение плоскости поляризации.
Помимо естественной анизотропии, которую обуславливают двойное лучепреломление существуют способы создания искусственной анизотропии твердых и жидких веществ, которые в обычном состоянии изотропны. Мерой возникающей оптической анизотропии служит разность показателей преломления о и Оптически анизотропное вещества становятся анизотропным под действием: 1) одностороннего сжатия или растяжения 2) электрического поля (эффект Керра) 3. под действием магнитного поля no-ne=k3H² K-постоянные, характеризующие в-во σ -нормальное напряжение Если кусок стекла сжать в каком-то направлении, то в нем образуются растянутые и сжатые участки. Эти участки будут анизотропны и свет, пройдя их, испытает двойное лучепреломление. Это явление используется для исследования упругих наряжений в модулях различных деталей сооружений Суть метода. Модель детали изготовляется из прочных материалов и помещается между скрещенными А и Р. Если модель не напряжена, то будет темно, если напряжена-будет светло.

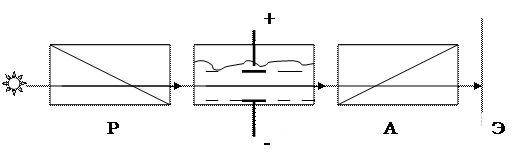

Рис. 1 Эффект Керра- оптическая анизотропия под действием эл. поля объясняется различной поляризуемостью молекул жидкости по разным направлениям, т.к. время перехода из изотропного состояния в анизотропное порядка 10־ ¹ º с, то ячейка Керра применяется в быстро протекающих процессах: звукозапись, оптическая телефония и т.д. Вращение плоскости поляризации Вещества, способные поворачивать плоскость поляризации, при прохождении через них поляризованного, света называются оптически активными(кварц, сахар) Если между скрещенными Р и А и дающим темное поле зрения поместить оптически активное вещество(водный раствор сахара), то на экране наступит просветление. Если повернуть А на угол φ, то можно вновь получить темноту, т.е. угол φ на который оптически активное в-во поворачивает плоскость поляризации. Для оптически активных кристаллов справедливо: φ =kd d - расстояние пройденное светом через жидкость k – постоянная, удельное вращение- число равное углу поворота плоскисти поляризации света слоем активного в-ва единичное толщиныю Для растворов есть постоянная с φ =kсd с- массовая концентрация оптически активного в-ва в растворе
Рис.2
|
