Общий порядок расчета и построения эпюры.

1. Намечаем характерные сечения стержня.

2. Определяем крутящий момент в каждом характерном сечении.

3. По найденным значениям моментов строим эпюру.

Построение эпюр крутящих моментов (пример)

Построить эпюру крутящих моментов для жестко защемленного стержня

Пусть прямолинейный стержень нагружен внешними сосредоточенными крутящими моментами M_кв1=-30кН·м, M_кв2=50 кН·м, и распределенным моментом m₁=10кН. Реакции левой опоры можно не определять, т.к. в этом примере можно ограничиться рассмотрением лишь сил, приложенных к правым оставленным частям (справа от сечений).

1. Число характерных сечений — 6
Для заданного консольного стержня вычисления удобно вести, идя справа налево, начав их с 1–го сечения.

2. Проведем сечение 1. Определим крутящий момент в текущем сечении:

M_к1= M_кв2= 50 кНм

3. Проведем сечение 2. Отбросим левую часть, заменим ее действие крутящим моментом M_к2 и составим уравнение равновесия в моментах относительно оси бруса. Из уравнения равновесия получаем выражение для крутящего момента в сечении 2:

M_к2 = M_к1 = M_кв2 = 50 кНм

3. Проведем сечение 3, отбрасываем левую часть, составляем уравнение равновесия и получаем:

M_к3 = M_кв2 – m₁*4 = 50 – 10*4 = 10 кНм

4. Аналогично для сечения 4:

M_к4 = M_к3 = 10 кНм

5. Также для сечения 5:

M_к5= M_к4-M_кв1= 10 – 30 = -20 кНм

6. Для сечения 6:

M_к6= M_к5 =-20 кНм

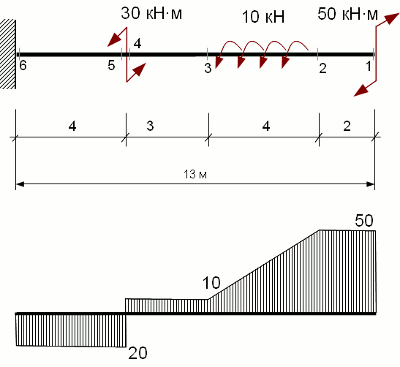

7. По полученным значения строим эпюру крутящих моментов (см. рис.).

Скачок на левом конце эпюры дает величину опорного момента (реактивного момента в заделке) M_к6, так как реактивный момент – это внутреннее усилие, действующее в поперечном сечении, где соединены торец стержня и заделка.
