По наклонному сечению.

Разрушение изгибаемого элемента по наклонному сечению происходит по одному из трех возможных случаев:

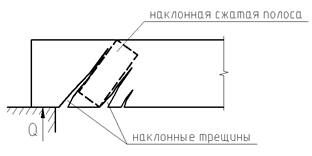

1. Раздробление бетона наклонной сжатой полосы между наклонными трещинами (рис. 38). Происходит при малой ширине сечения, когда главные сжимающие напряжения превышают расчетное сопротивление бетона сжатию R_b.

Экспериментально установлено, что прочность железобетонных элементов по наклонной полосе между наклонными трещинами обеспечена, если соблюдается условие:

,

где - коэффициент, учитывающий влияние хомутов, нормальных к продольной оси элемента, определяется по формуле: , где , ; - определяется по формуле: , где β – коэффициент, зависящий от вида бетона; R_b - в МПа.

Если условие не соблюдается, необходимо увеличить размеры сечения или повысить класс бетона.

2. Сдвиг по наклонному сечению от действия поперечной силы (рис. 39).

Образование наклонной трещины происходит при .

При разрушении происходит взаимное смещение частей элемента по вертикали.

Расчет прочности наклонных сечений на действие поперечной силы производят в обязательном порядке.

Если касательные напряжения не достигают максимального значения, наклонные трещины не образуются.

Т.е. если , поперечная арматура ставится конструктивно.

При расположении сосредоточенной силы F близко к опоре (a/h ≤ 1….1, 5) трещиностойкость наклонных сечений увеличивается тем больше, чем ближе сила F к опоре.

3. Излом по наклонному сечению от действия изгибающего момента (рис. 40).

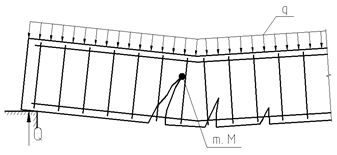

Под воздействием изгибающего момента главные растягивающие напряжения начинают превышать сопротивление растяжению , образуются наклонные трещины с максимальным раскрытием в растянутой зоне. Бетон растянутой зоны выключается из работы и все растягивающие усилия передаются на арматуру. Происходит взаимный поворот частей элемента относительно точки М (рис. 40). При слабом заанкеривании арматура выдергивается, при хорошем – сжатая зона бетона сокращается по высоте и разрушается.

Расчет прочности по наклонным сечениям на действие поперечной силы элементов с поперечной арматурой (рис. 41).

Прочность элемента по наклонному сечению на действие поперечной силы элементов с поперечной арматурой обеспечивается условием:

; ,

где Q – поперечная сила от внешней нагрузки, расположенной по одну сторону от рассматриваемого наклонного сечения;

Q_b – поперечное усилие, воспринимаемое бетоном, определяется по формуле:

,

где: - коэффициент, учитывающий влияние вида бетона (для тяжелого бетона );

- коэффициент, учитывающий влияние сжатых полок в тавровых и двутавровых элементах, определяется по формуле: , где ;

- коэффициент, учитывающий влияние продольных сил (учет влияния предварительно-напряженной арматуры), определяется по формуле: .

Значение во всех случаях принимается не более 1, 5.

- коэффициент, учитывающий влияние вида бетона (для тяжелого бетона ).

Поперечные усилия и определяются как сумма проекций на нормаль к продольной оси элемента предельных усилий соответственно в хомутах и отгибах, пересекающих опасную наклонную трещину.

Железобетонные элементы редко армируются отгибами, поэтому в частном случае можно принять равным нулю.

Для элементов с поперечной арматурой в виде хомутов, нормальных к продольной оси элемента и имеющих постоянных шаг s в пределах рассматриваемого наклонного сечения, значение с₀ соответствует минимуму выражения , определяемому по формуле:

.

где q_sw – усилие в хомутах на единицу длины элемента, определяется по формуле: , при этом для хомутов, устанавливаемых по расчету, должно удовлетворяться условие: .

Для таких элементов значение определяется по формуле:

,

Конструктивные требования по армированию поперечными стержнями.

Поперечная арматура в балочных и плитных конструкциях, устанавливается:

- на приопорных участках длиной 1/4пролета (в зоне максимальной поперечной силы):

при h ≤ 450 мм.................. не более h/ 2 и не более 150 мм;

при h > 450 мм.................. не более h/ 3 и не более 500 мм;

- на остальной части пролета............ не более 3 h /4 и не более 500 мм.

Расчет прочности по наклонным сечениям на действие поперечной силы элементов без поперечной арматуры.

Прочность элемента по наклонному сечению на действие поперечной силы элементов без поперечной арматуры обеспечивается условием:

,

где правая часть условия принимается не более и не менее .

Коэффициент учитывает влияние вида бетона (для тяжелого бетона ).
