2. ПОРЯДОК ВЫПОЛНЕНИЯ:

Сделать двойной щелчок на ярлыке системы, расположенном на

рабочем столе (рис.1).

Рис.1 Рабочий стол

После запуска системы «Компас» на экране отобразится главное окно

системы, на котором представлены элементы управления системой.

СОЗДАНИЕ ЛИСТА ЧЕРТЕЖА

Для вывода на экран нового листа чертежа нужно щелкнуть по кнопке

«Создать документ», откроется окно «Новый документ», в котором следует

щелкнуть по кнопке «Чертеж». На экране появится лист формата А4,

расположенный вертикально (рис.2).

Рис 2 Создание листа чертежа

ЗАПОЛНЕНИЕ ОСНОВНОЙ НАДПИСИ

Основная надпись появляется и размещается на чертеже

автоматически. Для перехода в режим заполнения основной надписи можно

выполнить одно из следующих действий:

1. Двойной щелчок левой кнопкой мыши в любом месте основной

надписи;

2. Вызвать команду Вставка – Основная надпись.

В режиме заполнения основной надписи ее вид изменится – границы

ячеек выделятся штриховыми линиями (рис.3).

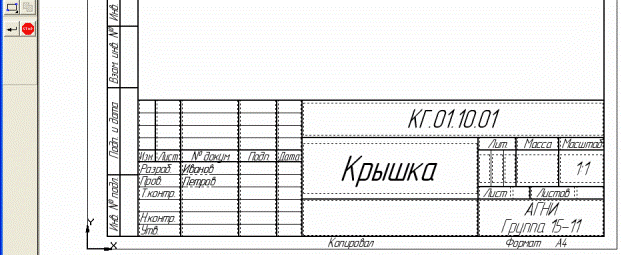

Рис.3 Заполнение основной надписи

Шифр чертежа включает в себя следующие разделы:

КГ – название дисциплины;

01 – порядковый номер лабораторной работы;

10 – индивидуальный номер варианта выполняемой работы;

01 – порядковый номер чертежа.

Заполнив все графы, нажмите кнопку Создать объект для

сохранения в памяти компьютера сделанных записей и выхода из режима

заполнения основной надписи.

ПОСТРОЕНИЕ ОКРУЖНОСТИ

Для построения окружностей используется кнопка Построение

окружности по центру и точке инструментальной панели Геометрия

(рис.20).

Для построения окружности укажите на чертеже центр окружности или

введите его координаты с клавиатуры. Затем укажите точку, лежащую на

окружности или введите в строке Свойств (рис.34) величину радиуса.

Рис.34 Панель свойств окружностей

Группа переключателей Оси на Панели свойств позволяет вычерчивать окружности с осями симметрии или без осей.

Кнопка Запомнить состояние позволяет запомнить параметры, которые были заданы при вводе объекта, для того, чтобы использовать ихпри создании следующих объектов.

Для того чтобы вычертить несколько окружностей с одинаковымрадиусом, нужно ввести значение радиуса, и до фиксации этой окружностина чертеже нажать кнопку Запомнить состояние, заданный радиус будетавтоматически предлагаться в строке параметров объектов при вводеследующей окружности.

Чтобы построить несколько концентрических окружностей из одногоцентра, укажите точку центра и нажмите кнопку Запомнить состояние.

Затем последовательно создавайте окружности, указывая лежащие на нихточки или вводя значение радиусов с клавиатуры. За один вызов командыможно построить произвольное число окружностей.

Для выхода из команды нажмите кнопку Прервать команду наПанели специального управления или клавишу < Esc>.
