Построение усеченного геометрического тела






Для отсечения части детали используется кнопка Сечение на панели

Редактирование (рис.72). Возможны два способа построения:

• Сечение поверхностью;

• По эскизу.

Рассмотрим второй способ – сечение по эскизу. В качестве эскиза выберем

отрезок, вычерченный по указанным в задании размерам на фронтальной плоскостипроекций основной линией и являющийся следом секущей плоскости (рис.75).

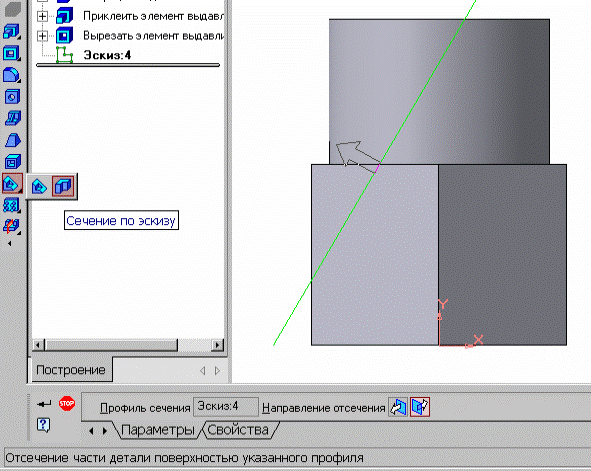

Рис.75 Отсечение части детали по эскизу

Часть модели удаляется перемещением указанного эскиза в направлении,

которое показывается на фантоме в окне модели в виде стрелки. Для измененияОбратное направлениеотсеченияЭскизСечение по эскизу

Сечениеповерхностьнаправления отсечения используется переключатель на

вкладке Параметры Панели свойств (рис.75). Выберем обратное направление.

После выбора направления отсечения и настройки свойств поверхности

нажмите кнопку Создать объект на Панели специального управления.

Усеченное геометрическое тело изображено на рис.76.

Рис. 76 Усеченное геометрическое тело



3. ОПИСАНИЕ РАЗРАБОТАННОГО ДОКУМЕНТА:
