Екзаменаційний білет № 2
|
|
1. Теплообмін людей з навколишнім середовищем та умови комфортності температурної обстановки у приміщенні.
2. Тепловий розрахунок опалювальних приладів.
3. Розміщення опалювальних приладів у приміщеннях, способи установки опалювальних приладів, залежність коефіцієнта теплопередачі від схеми подачі води в опалювальні прилади.
1. Організм людини є генератором теплової енергії. Фізіологічна система тепло генерації підтримує температуру тіла людини у специфічно вузькому діапазоні. Надлишкову теплову енергію людина передає у навколишнє середовище при допустимих метереологічнох умовах: 1) Випромінювання – 50%; 2) Конвективний теплообмін – 20%; 3) Випар поту зі шкіри та поверхні легенів – 205%. Метереологічні умови у приміщенні характеризують наступні показники: 1)теплота внутрішньої поверхні; 2)tr; 3)відносна вологість повітря, а також співвідношення S нагрітих та охолоджених поверхонь відносно води. Комфортні метереологічні умови у приміщенні поділяються на: оптимальні і допустимі. Допустимі температурні умови – допустимий період напруження реакції термо – регулювання людини, що не виходить за межі її можливостей та швидко минають не викликаючи порушень функцій організму. Згідно з діючими нормами встановлені наступні значення метереологічних умов в холодний період року. Допустимі: tв(18-20), ів(< 65), рухомість(не > 0.2 м/с). Наведені дані відносно до житлових приміщень суспільних, громадських та адміністративно – побутових будівель. Для підтримання температурних умов в приміщенні, що відповідає комфортній обстановці необхідно при зниженні температури повітря tв, підвищенні температури гріючих поверхонь tr, або навпаки. Якщо tв= tr то таку температуру називають температурою приміщення. Для житлових і громадських приміщень. Спрощено розраховується: tп = tв+ tr/2. Відповідно до цього встановлено умови комфортної температурної установки: 1.) Умова комфортності встановлює зону співвідношення tв і tr при заданій температурі приміщення при якій людина не відчуває перегріву або переохолодження.; 2.) Умова комфорту встановлює допустиму температуру поверхні при розміщенні людини близько до неї і застосовується для визначення радіаційного перегріву і переохолодження голови людини від стелі або голови корпусу від стін.
2. РОЗРАХУНОК ОПАЛЮВАЛЬНИХ ПРИЛАДІВ.У завдання розрахунку опалювальних приладів входить визначення поверхні нагрівання й числа секцій приладу.
Вихідними даними при розрахунку приладів є: теплові навантаження приладів Q пр, Вт;
розрахункові температури гарячої та зворотної води t г і t о, 0 С. Розрахункова поверхню нагріву приладу в квадратних метрах визначається за формулою:
(4.1)
де Q пр - теплове навантаження приладу, Вт;
q 1 - тепловий потік приладу, Вт / м 2. q 1 = 617 Вт / м 2 при схемі живлення приладу" зверху вниз" (рис. 4.1 а); q 1 = 555 Вт / м 2 при схемі харчування " знизу вниз" (рис. 4.1 б); q 1 = 482 Вт / м 2 при схемі " знизу вгору" (мал. 4.3 в); Число секцій чавунних радіаторів N визначається за формулою:
(4.2) де b 2 - коефіцієнт, що враховує спосіб установки приладу (рис. 4.2); Z - допустиме значення гріючої поверхні, м 2; f 1 - поверхня нагріву однієї секції, м 2, для радіатора М-140 дорівнює 0, 254 м 2; b 3 - поправочний коефіцієнт, що враховує число секцій в приладі.
(4.3)
(4.4)

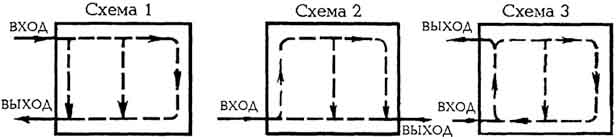

а) б) в)Рис 4.1. Схеми циркуляції води в приладах: а - зверху вниз, б - знизу вниз; в - знизу вгору.
3.
|
|
Рис. 4.2. Схеми розміщення опалювальних приладів: а - відкрито біля стіни, б - під вікном; в - в ніші. Металеві опалювальні прилади установлюють переважно під світловими прорізами, причому під вікнами довжина приладу бажана не менш 50-75% довжини прорізу, під вітринами й вітражами прилади розташовують по всій їхній довжині. При розміщенні приладів під вікнами вертикальні осі приладу й віконного прорізу повинні збігатися. У південних районах з короткою теплою зимою, а також при короткочаснім перебуванні людей опалювальні прилади припустимо встановлювати у внутрішніх стін приміщень Вертикальні опалювальні прилади встановлюють можливо ближче до підлоги приміщень. При значному підйомі приладу над рівнем підлоги повітря в поверхні підлоги може переохолоджуватися, тому що циркуляційні потоки повітря, що нагрівається, замикаючись на рівні розміщення приладу, не захоплюють і не прогрівають у цьому випадку нижню частину приміщення Вертикальні металеві прилади, як правило, розміщають відкрито в стіни. У вертикальному опалювальному приладі теплопередача залежить від схеми руху води. Рух води знизу вгору забезпеч найменш теплоперед Коеф опал прилад при живлені за схемою зверху вниз зменшується 5-10% а при живлені за схемою знизу в гору на 15-20 % при однаковій витраті води.
