Екзаменаційний білет № 16

1. Питома теплова потужність системи опалення та питоме річне споживання теплової енергії на опалення будинків.

2. Зміна температури теплоносія води в однотрубних і двотрубних стояках.
3. Схема замкнутої двотрубної системи парового опалення низького тиску. Розрахунок початкового тиску пари.

1. Питоме річне споживання тепл. потужності визначається за формулою:

q_річ = Q_річ/А_заг (для житлових будівель) (Q – потужність)

q_річ = Q_річ/А_кор (для громадських будівель)

Питома теплова потужність систем опалення в будинку рохраховується ха формулою:

q = Q/А_заг (для житлового будинку)

q = Q/А_кор (для громадських будівель).

2. однотрубна При цьому температура теплоносія в подаючому трубопроводі однакова в точці входу в будь низхідний стояк. Зміна температури відбувається тільки в самих стояках.

Двотрубна Вода з водонагрівача проходить через подаючий трубопровід з розведенням на окремі радіатори, а виходить з них вода потрапляє у зворотний трубопровід, по якому вона повертається на водонагрівач.

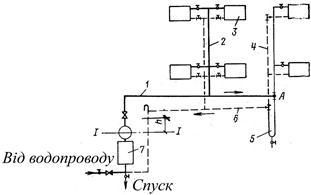

3. Схема замкнутої двотрубної системи парового опалення низького тиску з нижнім розведенням:

1 – розподільна парова магістраль; 2 – паровий стояк; 3 – нагрівальний прилад; 4 – конденсаційний стояк; 5 – гідравлічний затвор; 6 – збірна конденсаційна магістраль; 7 – котел

Схема замкнутої двотрубної системи парового опалення низького тиску з верхнім розведенням:
