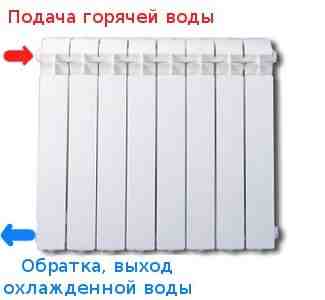

Боковая односторонняя схема подключения радиаторов

Боковая схема подключения радиаторовПри боковом подключении радиаторов также важно, чтобы вода подавалась сверху, иначе батареи не греются, так как теплоотдача при неправильном подключении (подача снизу, обратка сверху) может оказаться вдвое меньше номинальной (при правильной обвязке радиатора). При большом числе секций радиатора, порядка 10-15 секций, даже при правильном подключении (подача сверху, обратка снизу), последние секции могут греться слабо. Это зависит от скорости циркуляции теплоносителя и его температуры. Бывает, что нормально греются только первые три секции. Эта проблема решается использованием удлинителя протока жидкости.Боковое подключение радиаторов отопления является одним из наиболее часто встречающихся. Особенно характерно оно для частных домов и дач с небольшой площадью помещений.

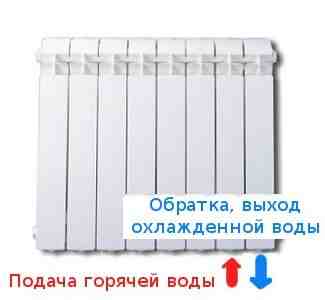

Нижняя схема подключения радиаторов (серповидная или седельная)

Нижняя схема подключения радиаторовЕсли трубы отопления находятся под поверхностью пола или проходят под плинтусом, используется нижнее подключение радиаторов, которое иногда называется также серповидной или седельной схемой подключения радиаторов. По сравнению с диагональной схемой подключения, теплоотдача будет ниже на 7 процентов. Однако такое подключение позволяет скрыть трубы в стенах или под плинтусом, когда нет возможности скрыть их в стене. Таким образом, нижняя схема подключения радиаторов отопления позволяет в определенных ситуациях улучшить дизайн интерьера (убрать трубы) за счет некоторой потери теплоотдачи.Следует отметить, что наиболее эффективной является диагональная схема, менее эффективным боковое, а на третьем месте по эффективности нижнее. Однако это справедливо для не очень длинных радиаторов. Если количество секций велико, то на втором месте будет нижнее подключение, а на третьем боковое. При боковой схеме подключения радиаторов отопления и большом количестве секций, последние секции будут плохо прогреваться. В жизни подобная ситуация встречается достаточно часто. Не весь радиатор холодный, но нагревается он неравномерно. Нижняя или напольная схема подключения радиаторов отопления для специальных радиаторов с нижним подключением

Радиаторы с нижним подключениемСуществуют специальные радиаторы с нижним подключением, где патрубки для подачи и обратки находятся внизу, направленные вертикально в пол. Для монтажа таких радиаторов отопления используется специальный сантехнический узел, который может включать запорную арматуру и байпас. Таким образом, это такая же нижняя схема подключения радиаторов, но с использованием специальных радиаторов. Например, к таким относятся радиаторы Kermi. Для таких радиаторов возможна только одна схема подключения, и их конструкция обеспечивает оптимальную теплоотдачу.

2. Під розрахунковим розуміється циркуляційний тиск, виборна для підтримання розрахункового гідравлічного режиму системи опалення. Величина розрахункового циркуляційного тиску є вихідною для гідравлічного розрахунку і висловлює знаходиться гідравлічний тиск (насосне і гравітаційне), яка в розрахункових умовах може бути витрачено на подолання лінійних і місцевих опорів руху води в системи опалення.

Циркуляційний тиск, що створюється насосом, постійно в певній робочій точці його характеристики. Природне циркуляційне тиск схильний до безперервного зміни внаслідок збільшення або зменшення різниці в щільності води при якісному регулюванні процесі експлуатації системи опалення

Зміна природного циркуляційного тиску викликає відхилення від розрахункового гідравлічного режиму системи опалення. За характером впливу природного циркуляційного тиску на циркуляцію води в стояках всі насосні системи можна розділити на дві групи: вертикальні однотрубні - водної

групи, двотрубні і горизонтальні однотрубні - в іншій.

Розрахунковий гідравлічний режим у цих групах систем, з метою підвищення їх теплової надійності, пристосовується до певного період опалювального сезону.

Для однотрубних вертикальних насосних систем, а також для будь-якого виду систем опалення з природною циркуляцією води цей період відповідає температурі зовнішнього повітря, розрахункової для опалення будівель в даної місцевості.

Для двотрубних і горизонтальних однотрубних насосних систем опалення цей період відноситься до часу найбільш тривалого стояння однієї і тієї ж температури зовнішнього повітря. Як відомо з голови I, для більшості районів Радянського Союзу цей час стояння середньої температури опалювального сезону. При такій температурі в системі опалення виникає природне циркуляційний тиск, що становить не менше 40% максимального його значення.Вибір різних періодів опалювального сезону для розрахунку гідравлічного режиму двох груп насосних систем опалення робиться з метою збереження можливо довше розрахункового теплового режиму у приміщеннях і є одним з заходів щодо забезпечення теплової надійності тих чи інших систем опалення.

Під теплової надійністю системи (часто вживається термін стійкість) розуміється її здатність передавати в кожне приміщення тепловий потік, необхідний для підтримки рівномірної температури повітря в приміщенні, шляхом пропорційного зміни теп-'лопередачи всіх опалювальних приладів при зміні температури і витрати води в системі.

Для забезпечення теплової надійності системи водяного опалення протягом опалювального сезону здійснюється експлуатаційне регулювання: якісне - шляхом зміни температури гріючої води і кількісне - шляхом зміни витрати води.

Зміна температури води в системах опалення провадиться за графіками витрати тепла. Видно що в вертикальної однотрубної системи опалення витрата води доцільно скорочувати одночасно з зниженням температури води по мірі підвищення температури зовнішнього повітря, причому при температурі +10 °С витрата води має становити близько 60% розрахункового. У системі, якщо вона не автоматизована, роль кількісного регулятора призначається природного циркуляційного тиску, зміна якого, як встановлено вище, впливає в однаковою мірою на циркуляцію води через всі опалювальні прилади кожного стояка. Цим пояснюється вид формули для визначення розрахункового циркуляційного тиску у вертикальних однотрубних насосних системах опалення.

В циркуляційних кільцях вертикальної двотрубної системи опалення природній циркуляційний тиск (це також вже відомо) різна за величиною і незалежно по дії. В результаті її зміни порушується розрахунковий гідравлічний режим опалювальних приладів кожного стояка. Вода., надходить в стояк, перерозподіляється між приладами: холодний період опалювального сезону збільшується проти розрахункового витрати води в приладах верхніх поверхів при скороченні витрати в нижніх приладах; теплий період зростає витрата води в нижніх приладах за рахунок верхніх. Виникає вертикальне теплове разрегулирование системи. Вибір розрахункового циркуляційного тиску за формулою створює умови для тривалої дії опалювальних приладів двотрубної насосної системи в розрахунковому гідравлічному режимі зі збереженням теплової надійності. Це також сприяє зменшенню вертикального теплового разрегулирования системи при низькій і високій температурі зовнішнього повітря порівняно з випадком, коли розрахунковий циркуляційний тиск в такій системі визначається за формулою
3. В приміщення для тварини і птиці застосовують більш за все центральне водяне, повітряне опалення і рідше місцеве. В приміщеннях призначених для утримання тварин і птиці, у випадках, коли теплові втрати не компенсуються тепловими виділеннями, слід передбачати, як правило, повітряне опалення, сумісне з припливною вентиляцією. В приміщеннях для утримання молодняку і птиці і в родильних відділеннях для великої рогатої худоби допускаються системи опалення з місцевими нагрівними елементами. Для обігріву поросят-сосунів і молодняку птиці молодшого віку застосовують системи локального опалення (обігрів полів, брудери і інші).В тваринницьких і птахівничих приміщеннях при можливості і економічної доцільності допускається застосування інших систем опалення, наприклад електричного, водяного і т.д. Нагрівні прилади і трубопроводи систем опалення повинні розміщуватися в недоступних для тварин і птиці місцях.
