Технические характеристики. Эффект Холла особенно широко используется ведущими производи-телями автомобильных датчиков, такими, какBEI Duncan

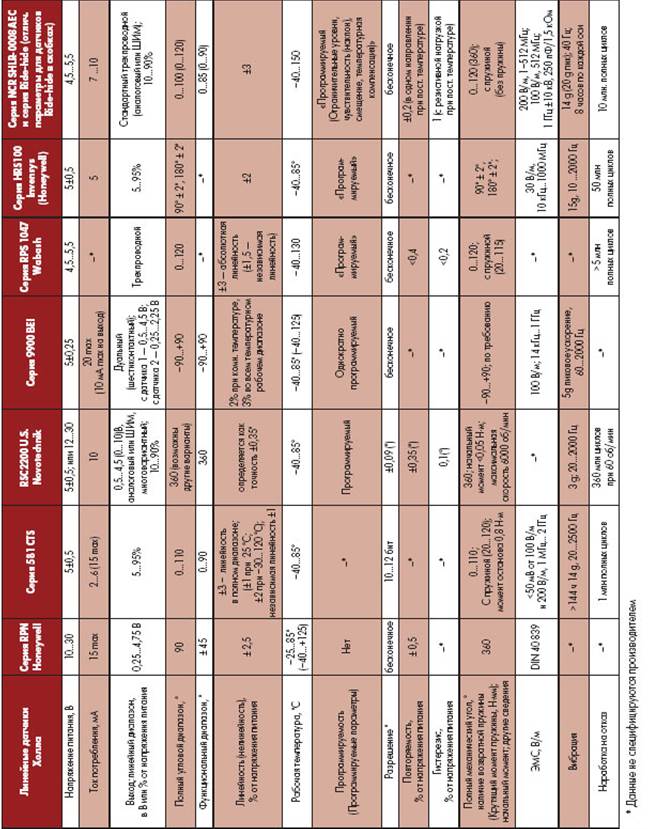

Эффект Холла особенно широко используется ведущими производи-телями автомобильных датчиков, такими, какBEI Duncan, American Electronic Components, Delphi Technologies, Hitachi, CTS Corporation, Siemens VDO, Wabash и другими. Некоторые примеры приведены в таб. 1 и показаны на рис. 1 Таблица 1. Сравнительные технические данные автомобильных линейных датчиков Холла Рис. 1. Примеры современных автомобильных линейных датчиков Холла: а — датчик углового положения серии RPN Honeywell; б — датчики положения серии 581 CTS; в — датчики Холла с вертикальными элементами Холла RSC2200 U.S. Novotechnik; г — программируемый датчик 9900 BEI Duncan; д — датчики положения (педали акселератора, сцепления, подвески и т. д.) RPS 1047 Wabash Technologies; е — программируемый датчик серии HRS100 Invensys (Honeywell); ж — программируемые датчики углового положения серии NCR SHLR-0008 AEC
Таблица 2. Технические характеристики ряда известных линейных ИС Холла Линейный датчик Холла при повороте магнита обеспечивает на выходе аналоговое напряжение Uвых, пропорциональное (рис. 2): Рис. 2. Рабочие характеристики датчика Холла: плотности магнитного потока B, пронизывающего элемент Холла; на линейном участке данной выходной характеристики — углу поворота магнита; напряжению питания Uпит (ратиометричная характеристика).
|
