Разработка функциональной схемы
Так как основные параметры входного сигнала, нагрузки и выходного сигнала заданы в техническом задании, рассчитаем параметры усилителя, при которых требования технического задания будут обеспечены. Входные параметры: - действующее значение входного напряжения Uвх = 30 (мВ)(из ТЗ ); - входное сопротивление Rвх = 110 (кОм) (из ТЗ): - действующее значение входного тока Iвх=Uвх/Rвх=0, 273*10 Выходные параметры: - действующее значение мощности, рассеиваемой на нагрузке Рн=(12Вт) (из ТЗ); - сопротивление нагрузки Rн = 15 (Ом) (); - действующее значение падения напряжения на нагрузке
- амплитуда выходного напряженияUвых макс=Uн*
- действующее значение тока в нагрузке Iн= - максимальное значение тока в нагрузке
Передаточные параметры усилителя:
- коэффициент усиления по напряжению Ки = Uн/Uвх=447
- коэффициент усиления по току К
- полоса усиливаемых частот fн-fв =(20-20)10
Анализ полученных данных позволяет сделать следующие выводы: 1.Такие высокое входное сопротивление и большой коэффициент усиления проще всего достичь, применив операционный усилитель.
2. В то же время требующуюся амплитуду выходного напряжения и ток нагрузки может обеспечить только двухтактный каскад усиления на мощных транзисторах.
3.Для создания усилителя со стабильными параметрами следует охватить его цепью общей отрицательной обратной связи.

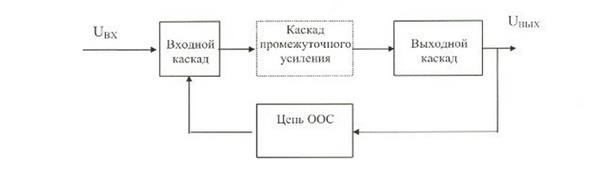

С учётом изложенного функциональная схема усилителя мощности представлена на рис. 1.
Рис.1. Функциональная схема усилителя мощности
|
