Подземное оборудование

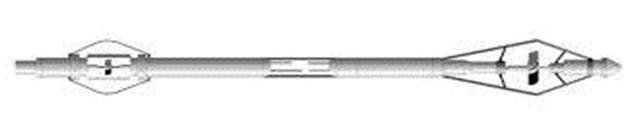

Рис. 6. Комплексная скважинная аппаратура АГАТ-К9-36
Термогидродинамические исследования действующих скважин в процессе контроля за разработкой нефтегазовых месторождений. Применяется для: · исследования эксплуатационных характеристик скважины: · определения отдающих и поглощающих интервалов; · определения профиля притока и приемистости; · определения давления; · определения температурного режима; · определения интервалов обводнения; · определения интервалов негерметичности обсадной колонны, НКТ и затрубного пространства. · контроля за работой технического оборудования: · определения глубины установки оборудования, · определения уровня жидкости; · определения нахождения НКТ и пакеров, · изучения гидродинамических характеристик пластов: · определения коэффициента продуктивности, · определения гидропроводности и газопроводности. Состав скважинного прибора: Комплексный скважинный прибор содержит 10 различных датчиков и состоит из 4 модулей, базового модуля, модуля расходомера малого диаметра, модуля индукционного резистивиметра и модуля высокочувствительного расходомера со складывающейся турбиной. Базовый модуль содержит датчики давления, температуры, влажности термоиндикатора потока, ГК, гидроакустический датчик и локатор муфт. Базовый модуль может применяться самостоятельно. Телесистема скважинного прибора представляет собой 15-канальное программно-управляемое устройство на базе микроконтроллера с цифровой передачей информации в виде кодоимпульсной модуляции, позволяющей производить каротаж с высокой скоростью. Привяз ММПИка по глубине осуществляется с помощью мерного ролика и корректируется показаниями ГК и локатора муфт. По 15 каналу производится измерение и передача показаний напряжения питания прибора.
|
