Релейная защита электрооборудования насосной продуктопроводов и питающей сети.

________________________________________________________

1. Содержание задания на курсовой проект:

- составить расчётные схемы, схемы замещения расчётных режимов КЗ, рассчитать токи короткого замыкания и их симметричные составляющие для расчёта уставок РЗА;

- рассчитать уставки РЗ и А первичные и вторичные для указанного в задании оборудования. Схема сети для расчёта - Рис. №1;

- разработать фрагменты принципиальных схем релейной защиты указанных в Таблице 1. __________________________________________________________________

2. Исходные данные схемы сети:

- см. Таблицу 1 и Рис. №1;

- удельное сопртивление проводов ВЛ-220 кВ принять 0, 4 Ом/км индуктивных.

3. Перечень графического материала в КР:

- схема заданной электрической сети;

- схемы расчётные заданной электрической сети, а также составляющие прямой, обратной и нулевой последовательностей этой сети;

- схемы замещения заданной электрической сети, а также составляющие прямой, обратной и нулевой последовательностей этой сети;

- показать, поэтапно, аналитически и графически свёртывание расчётных схем к эквивалентной;

- составить эпюры и векторные диаграммы параметров КЗ и их симметричных составляющих при различных видах КЗ на шинах всех ПС;

- составить эпюры остаточных напряжений и векторные диаграммы на шинах ПС-220кВ при КЗ на вводах эл. двигателей;

- составить эпюры остаточных напряжений и векторные диаграммы на шинах ПС-220кВ при самозапуске эл. двигателей;

- составить графики зон действия всех зон защит (ДЗ) и ступеней (3I₀);

- составить графики селективности всех защит;

- составить карту уставок устройств РЗ и А.

Задание принял к исполнению «___» декабря 2013 г.

________________

(подпись студента)

Подпись руководителя работы __________________ «17» декабря 2013 г.

Рис. №2.1.

Рис. №2.2.

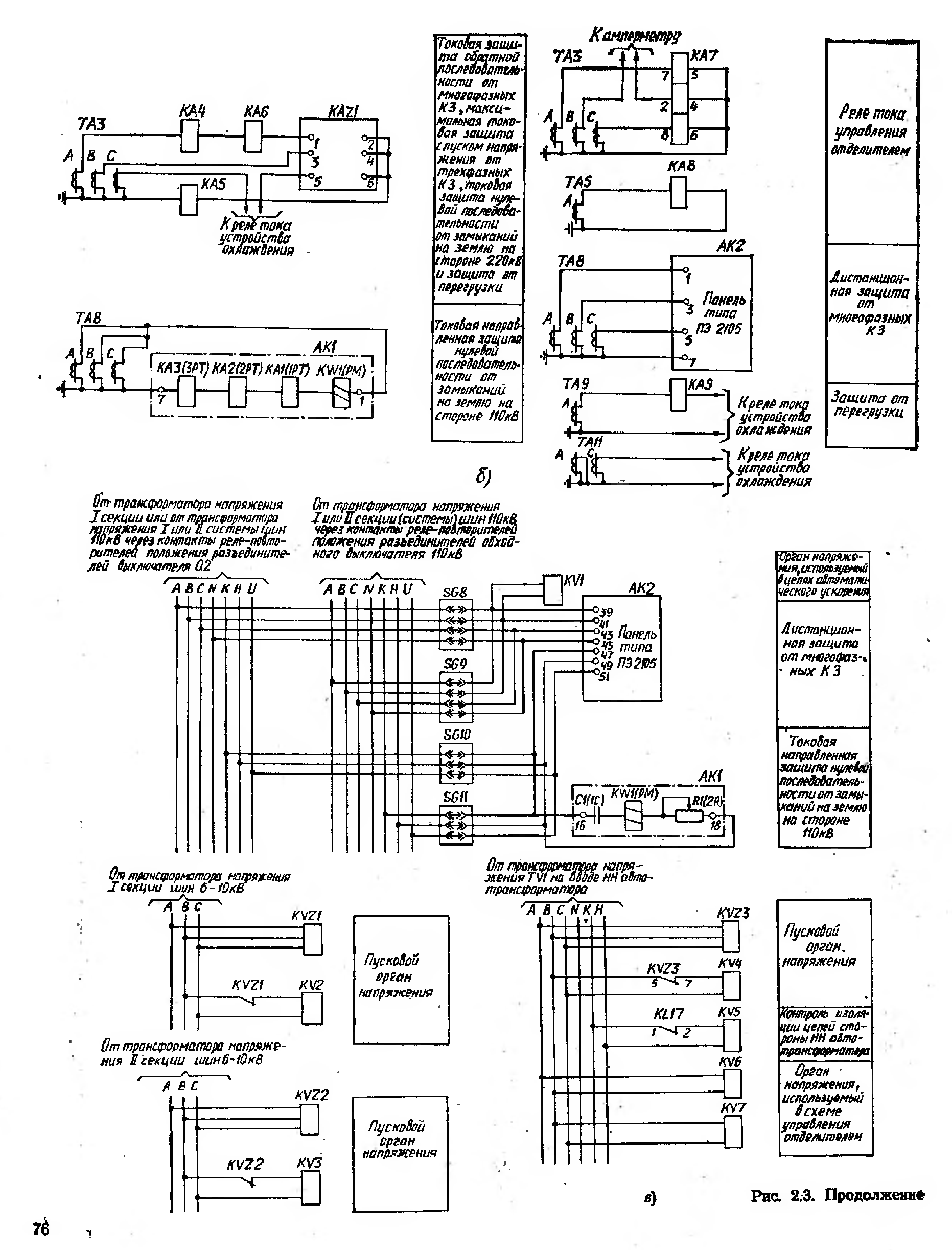

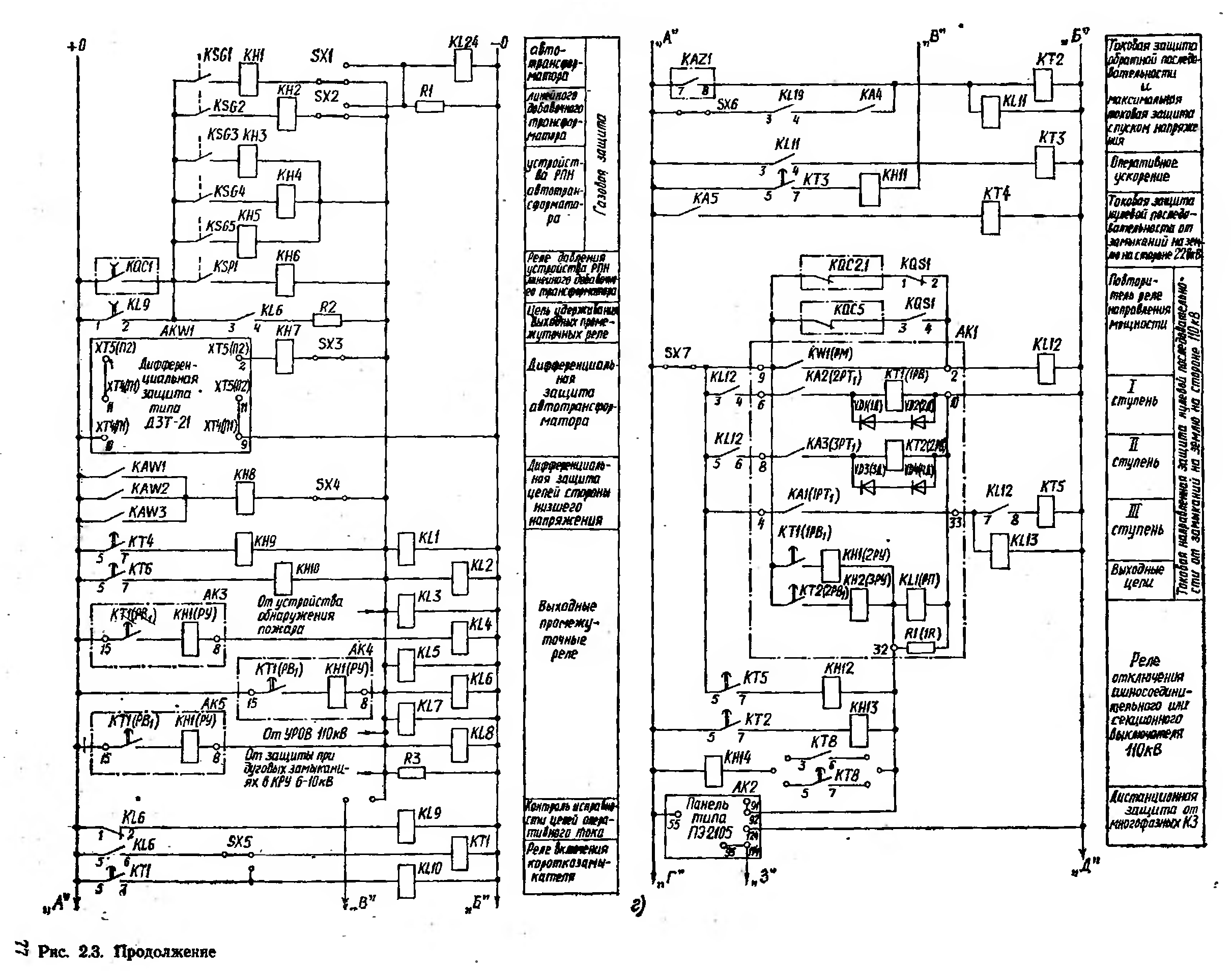

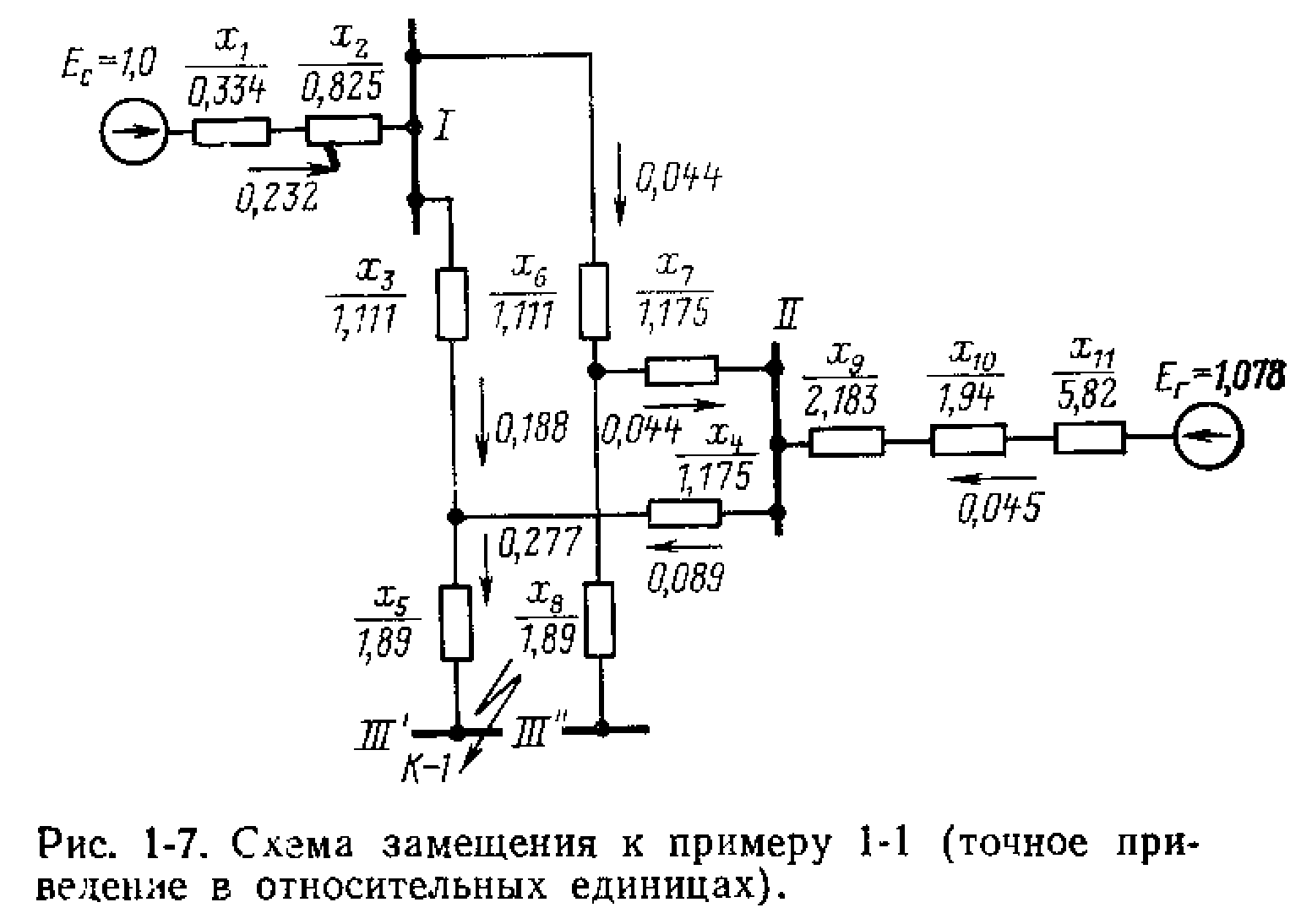

Рис. №2.3.

Рис. №3.1

Рис.№3.2.

Рис. №4.1.

Рис. №4.2.

Наименование	Обозначение
1. Реле максимального тока
2. Реле максимального тока с выдержкой времени
3. Реле максимального тока с зависимой от тока выдержкой времени
4. Реле максимального тока с указанием срабатывания с ручным возвратом
5. Реле токовой отсечки
6. Реле обратного тока
7. Дифференциальное реле тока
8. Дифференциальное реле тока с торможением
9. Реле, срабатывающее в определенном диапазоне тока
10. Реле производной тока
11. Реле максимального напряжения
12. Реле минимального напряжения
13. Реле нулевое (срабатывающее при потере напряжения)
14. Дифференциальное реле напряжения
15. Реле напряжения, срабатывающее в определенном диапазоне напряжения
16. Реле напряжения, срабатывающее выше 100 В или ниже 50 В
17. Реле симметричных составляющих тока: прямой, обратной и нулевой последовательности
18. Реле тока, срабатывающее при замыкании на землю
19. Реле напряжения, срабатывающее при замыкании на корпус
20. Реле активной мощности (? = 0)
21. Реле мощности с внутренним фазовым углом?
22. Реле реактивной мощности (? = 90°)
23. Реле мощности, срабатывающее при замыкании на землю
23а. Реле минимальной мощности
24. Реле направления:
1) общее обозначение
2) срабатывающее при протекании энергии от токоведущей шины
3) срабатывающее при протекании энергии к токоведущей шине
25. Реле частоты:
1) общее обозначение
2) срабатывающее при повышении частоты
3) срабатывающее при понижении частоты
4) срабатывающее при разности частот
25а. Реле, срабатывающее при коротком замыкании между витками обмотки
25б. Реле, срабатывающее при фазовом замыкании в трехфазной системе
25в. Реле, срабатывающее при разрыве цепи в обмотке
25г. Реле, срабатывающее при замыкании ротора, приводимое в действие током
26. Реле сопротивления
26а. Реле минимального полного сопротивления
27. Реле реактивного сопротивления
28. Реле активного сопротивления
29. Реле сдвига фаз
30. Реле максимального тока с двумя измерительными элементами (двухфазное) в диапазоне уставок от 5 до 10 А
30а. Реле тока, срабатывающее при токе выше 5 А и ниже 3 А
31. Комплект реле: 1) реле максимального тока с зависимой от тока выдержкой времени 2) реле токовой отсечки
32. Комплект реле:
1) реле максимального тока
2) реле минимального напряжения
3) реле времени с независимой выдержкой времени
33. Комплект реле:
1) реле минимального напряжения с указанием срабатывания
2) реле времени с зависимой от напряжения выдержкой времени
34. Реле минимального напряжения с диапазоном уставок от 50 до 80 В и коэффициентом возврата 130 %.
Примечание. Допускается коэффициент возврата указывать в относительных единицах, например 1, 3.
35. Комплект реле:
1) реле реактивной мощности
2) реле напряжения, срабатывающее при протекании энергии к токоведущей шине, уставка 1 Мвар
3) реле времени с диапазоном уставок от 5 до 10 с
36. Устройство дистанционной защиты (комплект реле):
1) максимального тока
2) срабатывающее при протекании энергии от токоведущей шины
3) с выдержкой времени, зависимой от импеданса, со ступенчатой характеристикой
37. Реле Бухгольца (газовое реле)
38. устройство автоматического повторного включения (АПВ)

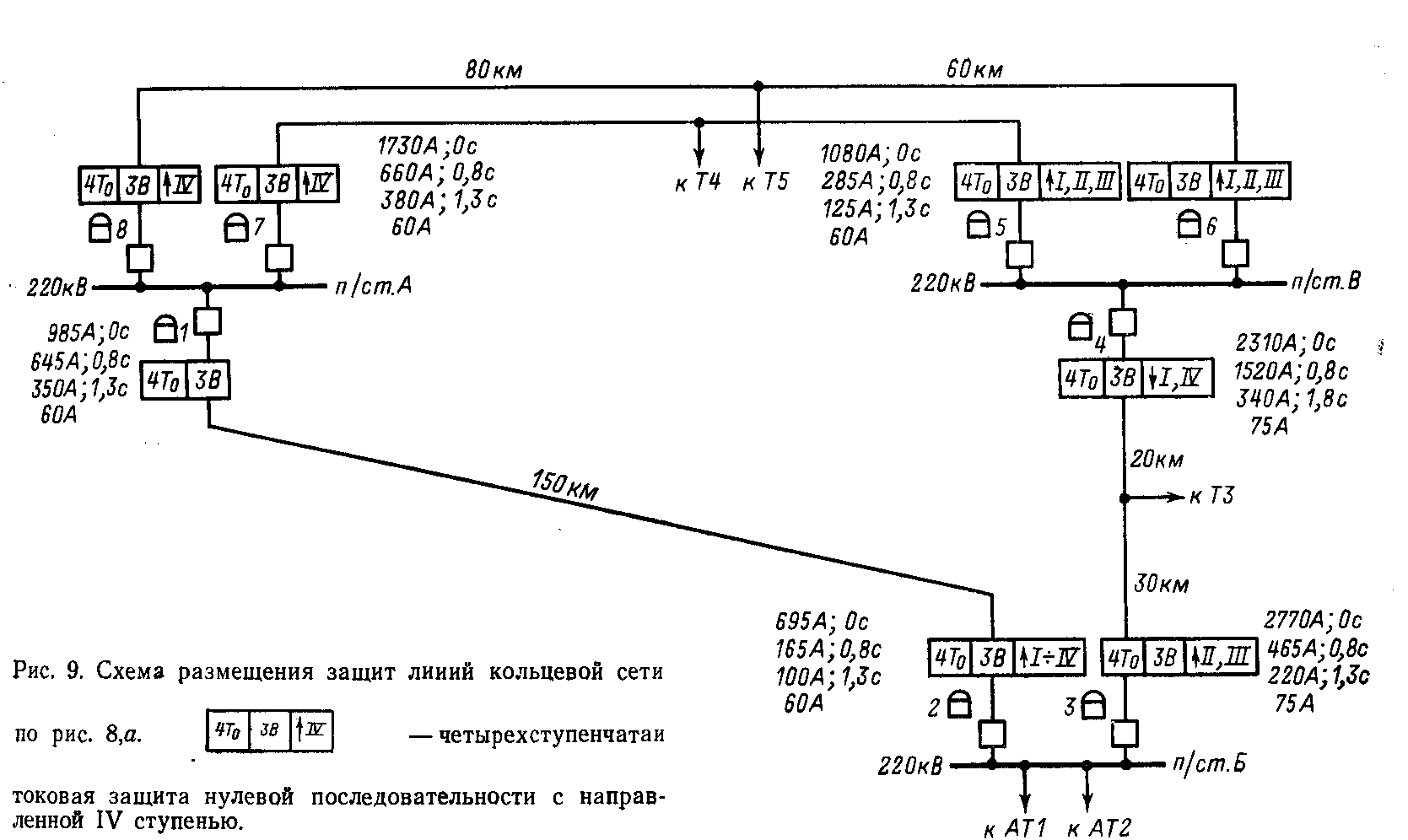

Рис. 5.
