Структурная схема пакета.

Схема пакета может быть представлена в виде рис.19.

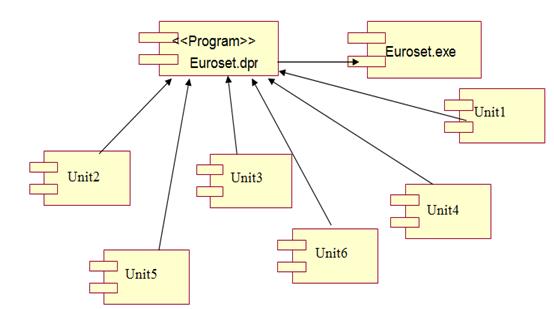

Рис.19. Структурная схема пакета

Как видно из рис.19., программные модули Unit1, Unit2, Unit3, Unit4, Unit5, Unit6, составляют целостный проект Euroset. Каждый unit (модуль) состоит из описания рабочих форм, процедур и функций, тела программы. В совокупности данные модули управляются и имеют зависимость от проекта системы. Проект позволяет сохранять целостность всего проекта, т.е. содержит в себе информацию о включённых в него модулей, управляет работой данных модулей, обеспечивает их взаимодействие. Для того, чтобы пользователь имел возможность использовать программу в операционной среде Windows, проект необходимо скомпилировать (т.е. создать запускной файл (Euroset.exe). При создании exe-файла проект будет представлять собой слияние всех модулей и проекта программы. Это обеспечивает удобную работу пользователя (т.е. запуск одного файла вместо нескольких), при этом нет необходимости в повторном компилировании проекта, что занимает много времени и, при отсутствии соответствующего программного обеспечения, приводит к появлению ошибок использования проекта.

Далее рассмотрим дерево вызова процедур и программ, необходимых для работы системы (рис.20).

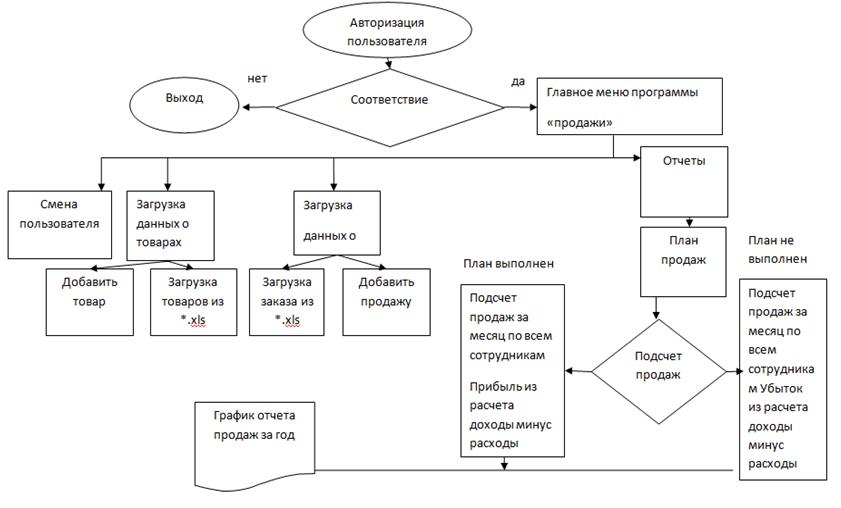

Рис.20. Дерево вызова процедур и программ
