Фильтры

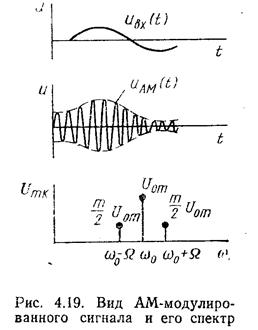

Модуляция сигналов Как отмечалось ранее, модуляция может рассматриваться как общий принцип передачи сигналов, т.е. когда один из параметров несущего сигнала (модулируемого) является фунцией управляющего (модулирующего) сигнала, в качестве которого обычно используется измерительный сигнал. Практические наглядные проявления модуляции могут быть продемонстрированы на примерах цепей формирования сигналов при включении первичных преобразователей в мостовые схемы (пример) Модуляция с последующей демодуляцией может быть применена специально с целями уменьшения помех при усилении слабых сигналов в области нижних частот; передачи измерительного сигнала с возможно меньшими искажениями.

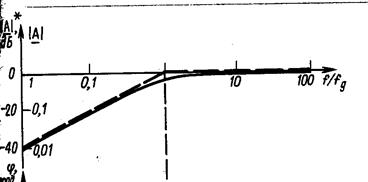

Фильтры Применяются для преобразования измерительных сигналов путем выделения определенных диапазонов частот и подавления других с целью, например, борьбы с помехами и нелинейными искажениями сигналов, в демодуляторах и т.д. Различают пассивные фильтры на основе RC и LRC цепей и активные, построенные с использованием активных электронных компонентов, например, транзисторов (микросхем). Примеры пассивных фильтров. Фильтр нижних частот.
Рассмотренные пассивные фильтры на основе RC-цепочек имеют относительно малую крутизну спада частотной характеристики – примерно 6 дБ на октаву. Применение активных фильтров, включающих, помимо рассмотренных цепей, операционные усилители, позволяет получить значительно более крутые частотные харатеристики.
|
