Специализированные грузовые вагоны
К специализированным грузовым вагонам относятся крытые вагоны для перевозки скота, легковых автомобилей, холоднокатаной стали и муки; крытые вагоны-хопперы для перевозки цемента, зерна, минеральных удобрений; открытые вагоны-хопперы для перевозки агломерата, горячих окатышей и охлажденного кокса; четырехосные полувагоны с глухим кузовом для перевозки сыпучих грузов и технологической щепы, а также короткомерной древесины (длиной до 2 м); восьмиосные полувагоны с глухим кузовом для перевозки сыпучих грузов и крупнокусковой медной руды; платформы для перевозки контейнеров, легковых автомобилей, леса в хлыстах, рельсов длиной 25 м и троллейбусов; цистерны для перевозки высоковязких грузов, молока, спирта, винопродуктов, кислот, сжиженных газов под высоким давлением, цемента, кальцинированной соды, глинозема, поливинилхлорида, жидкого пека, капролактама. Кроме того, к специализированным грузовым вагонам относятся транспортеры и вагоны промышленного транспортаОткрытые вагоны-хопперы Для перевозки горячих окатышей и агломерата с температурой до 700 °С с места их производства к приемным бункерам доменных печей применяется открытый хоппер модели 20-471 грузоподъемностью 65 т (рис. 4.13).
Четырехосный открытый вагон-хоппер модели 20-40-15 грузоподъемностью 75 т для перевозки горячих окатышей имеет такую же конструкцию кузова и механизма разгрузки, что и вагон-хоппер модели 22-471. Съемная обшивка стен кузова толщиной 5 мм и бункеров толщиной 8 мм при перевозке горячих окатышей с температурой до 7000 °С позволяет существенно разгрузить несущий каркас кузова от температурных деформаций и быстро заменять отдельные поврежденные листы в процессе эксплуатации. Все несущие элементы кузова сделаны из низколегированной стали марки 09Г2Д.
Кузов состоит из двух боковых вертикально расположенных ферм, съемной обшивки из гофрированных листов и двух наклонных под углом 44° к горизонтальной поверхности торцевых стен с легкосъемной обшивкой из гладких металлических листов толщиной 8 мм. Продольные и поперечные элементы рамы вагона, расположенные в зоне контакта с перевозимым коксом, защищены металлическими листами толщиной 8 мм. Две пары бункеров из металлических листов толщиной 8 мм имеют с наружной стороны кузова люки с крышками рамной конструкции со съемной металлической обшивкой. Привод открывания и закрывания крышек люков пневматический с дистанционным управлением при помощи электропневматической системы. Предусмотрена также возможность аварийного ручного управленияИзотермические вагоны Изотермические вагоны предназначены для перевозки скоропортящихся грузов (мясо, рыба, масло, фрукты, овощи и т.п.). По назначению эти вагоны делятся на универсальные и специализированные. Первые предназначены для перевозки всех видов скоропортящихся грузов, а вторые — для перевозки отдельных грузов, например, молока, живой рыбы, вина.

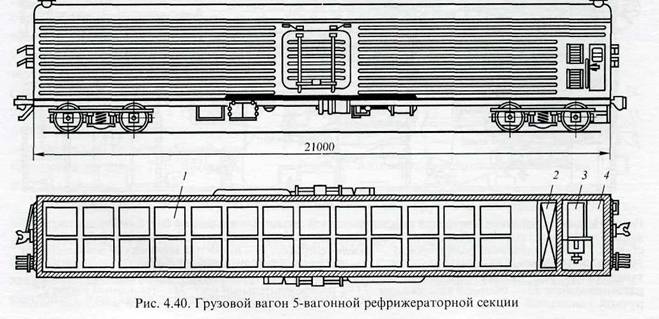

5-вагонная рефрижераторная секция с машинным охлаждением и электрическим отоплением типа ZB-5 постройки завода Дессау (Германия) и модели 16-380 Брянского машиностроительного завода (БМЗ) состоит из четырех изотермических вагонов для перевозимого груза и одного вагона дизель-электростанции. Вагон для грузов типа РС-4-БМЗ предназначен для перевозки скоропортящихся грузов при температуре в грузовом помещении вагона от +14 до -20 °С при температуре наружного воздуха от -5 до +38 °С, а также для охлаждения предварительно неохлажденных фруктов и овощей. Максимальная скорость движения вагона с тележками КВЗ-И2 равна 140 км/ч.
Грузовое отделение имеет мощную теплоизоляцию из пенополиуретана, внутреннюю обшивку и напольные решетки, а машинное отделение — только внутреннюю обшивку без термоизоляции и приборы, обеспечивающие заданный температурный режим в грузовом отделении. В машинном отделении расположены две компрессорные установки 3 типа ВР-1м с хладоном-12 и воздухоохладитель 2 производительностью 42 кВт. Температура в грузовых помещениях контролируется тремя способами:

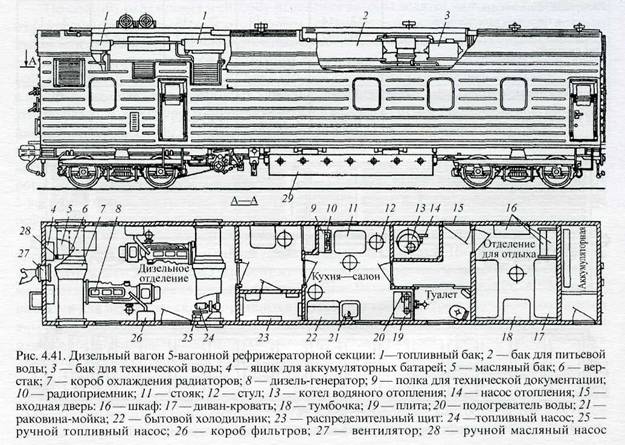

В салоне-кухне имеются нагревательная плита, холодильник, раковина-мойка, радиоприемник и телевизор, стол, стулья. В котельной установлен котел водяного отопления на жидком топливе (солярка). В помещении для отдыха имеются четыре мягких спальных места, шкаф для одежды, стол, стулья.
Охлажденный или подогретый воздух нагнетается в грузовое помещение вентиляторами, размещенными в холодильных агрегатах, подается в пространство над промежуточным потолком 20 и отсюда распределяется по грузовому помещению. Для отвода воздуха из вагона имеются два потолочных дефлектора 18 с заслонками, открывающимися или закрывающимися с помощью рычагов 17 из машинных отделений. Промывочные воды и конденсат отводятся через четыре сливных прибора 19.

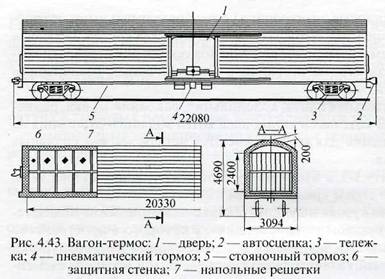

Пол состоит из двух слоев стеклопластика, между которыми находятся бумажные вертикальные сегменты (соты) с вспененным полиуретаном. Сверху пол покрыт многослойной фанерой толщиной 18 мм с наружным слоем биологически нейтральной резины. В грузовом помещении имеются оцинкованные стальные напольные решетки, а в полу по диагонали два устройства для удаления промывочной воды. Дверные проемы шириною 2, 7 м, высотою 2, 3 м закрываются дверями прислонного типа. Все холодильное и электрическое оборудование вагона работает автоматически и нТипы и размеры жд вагонов Транснаутик СПБ - Услуги и справки - Железнодорожные перевозки - Типы и размеры жд вагонов Перевозка грузов по железной дороге осуществляется различными типами подвижного состава. В зависимости от характера груза, конструкции кузова, способов погрузки и выгрузки, а также обеспечения сохранности грузов различают: крытые вагоны, полувагоны, платформы, цистерны, вагоны-самосвалы, вагоны бункерного типа и реф-вагоны. Крытый грузовой вагон используется для перевозки грузов, требующих защиты от атмосферных осадков. Кузов вагона представляет собой конструкцию, состоящую из рамы с полом, 4-х стен и крыши. Погрузка и выгрузка в универсальных крытых вагонах осуществляется через двери, расположенные в боковых стенах. Полувагон предназначен для перевозки грузов, не требующих защиты от атмосферных осадков. Так как полувагоны не имеют крыши, то это позволяет полностью механизировать погрузку. Для перевозки сыпучих грузов существуют полувагоны с люками в полу, который позволяют механизировать выгрузку таких грузов. Хоппер (англ. hopper - бункер) - разновидность полувагона, используемая для массовых перевозок удобрений, цемента, зерна и других сыпучих грузов. Для защиты от атмосферных осадков, применяются крытые хопперы с загрузочными люками на крыше. Платформа - вагон, применяемый для перевозки машин, оборудования, длинномерных грузов, контейнеров, а также сыпучих грузов, не требующих защиты от атмосферных осадков. Вагон- цистерна применяется для перевозки жидких грузов, сжиженных газов и порошкообразных материалов. Вагоны бункерного типа - по существу, крытые вагоны или крытые хопперы с той лишь разницей, что на одной раме смонтированы несколько емкостей, предназначенных для перевозки специфических сыпучих грузов (мука, нефтебитум, гранулированные материалы). Думпкар (англ. dump - опрокидывать, car - вагон) - вагон-самосвал. Он используется для перевозки и механизированной разгрузки сыпучих и крупнокусковых грузов. Основными техническими характеристиками грузового вагона являются:
|
