Узлы стоек
. В стойках из одиночных брусьев или бревен шарнирное опира-ние на фундамент может осуществляться, как*в трехшарнирных рамах или арках. В верхнем узле, где на стойку опираются горизонтальные несущие элементы, стойка испытывает смятие вдоль волокон. В дощатоклееных стойках, работающих на сжатие, опорный узел решается простым упором стойки в стальной башмак, который прикреплен к фундаменту анкерными болтами. В стойках составного сечения два или несколько вертикальных элементов могут быть соединены болтами без зазора или с зазором. Зазор устраивается с целью увеличения жесткости сечения относительно оси У— У, и в этом случае ветви соединяют болтами через прокладки

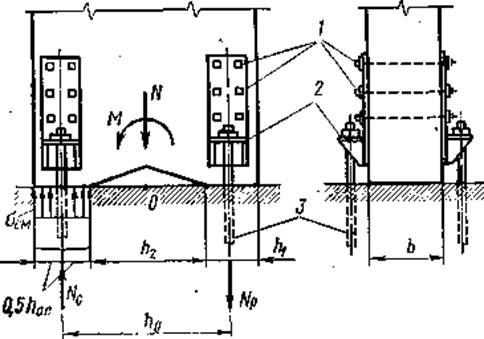

Рис. 12.5. Вариант опорного узла дощато-клееной стойки и схема расчета: / — болты; 2 — столик анкерного болта; 3 — анкерный болт
В решетчатых стойках опорные узлы крепления пояса к фундаменту рассчитывают на действие наибольшего растягивающего усилия, возникающего в нижней панели одного из поясов Рис. 12.7. Варианты узлов решетчатых стоек: / — анкерный болт; 2 — стальной уголок; 3 — деревянный вкладыша 4 — болты; 5 — стальной профиль) 6 — стальные накладки; 7 — стальные фасонки
|
