Инструкция по выполнению работы. 1. Изучение схем и измерение их параметров и характеристик производится с помощью программы Electronics Workbench
|
|
1.Изучение схем и измерение их параметров и характеристик производится с помощью программы Electronics Workbench. Дополнительная информация приводится в справочном файле к работе.
2. Выполнение заданий:
Задание 1. Измерить значения U ПР и I ПР диода, таблица 1 (L5 _ d _01. ewb, L5 _ d _02. ewb).
Таблица 1
| Обратить внимание на настройку мультиметра с помощью кнопок на его лицевой панели: тип измеряемой величины (напряжение или ток), род тока (постоянный или переменный). | U ПР, В | I ПР, мА |
Задание 2. Определить прямую ветвь ВАХ диода 1 N 4001 методом амперметра – вольтметра (L5 _ d _03. ewb, схема a). Для этого изменять напряжение питания, результаты занести в таблицу 2.
Измерение прямой ветви ВАХ
Таблица 2
| № | Напряжение питания, (B) | Напряжение на диоде, U ПР(mB) | Ток через диод, I ПР(mA) |
| 0.4 | 399.5 | 0.00473 | |
| 0.8 | 603.8 | 0.1962 | |
| 1.2 | 631.7 | 0.5683 | |
| 1.6 | 644.9 | 0.9551 | |
| 653.8 | 1.346 | ||
| 677.2 | 3.323 | ||
| 689.4 | 5.311 | ||
| 697.8 | 7.302 |

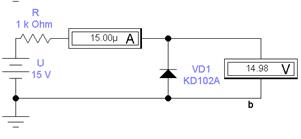

Задание 3. Определить обратную ветвь ВАХ для диода методом амперметра – вольтметра (L5 _ d _03. ewb, схема b), результаты занести в таблицу 3.
Измерение обратной ветви ВАХ
Таблица 3
| № | Напряжение питания, U (B) | Напряжение на диоде, U ОБР(mB) | Ток через диод, I ОБР(mA) |
| 0.005 | |||
| 0.01 | |||
| 0.015 |
Задание 4. Вычислить по экспериментальной характеристике (табл.2) прямое сопротивление диода R ПР, принапряжении питания 4В. Вычислить по экспериментальной характеристике (табл.3) обратное сопротивление диода R ОБР, принапряжении питания 15В. Результаты занести в табл.4. Диод является нелинейным элементом, поэтому сопротивления диода по постоянному току в разных точках ВАХ имеют неодинаковые значения.
Результаты расчетов сопротивлений диода Таблица 4
| |
| Прямое сопротивление диода R ПР, Ом | Обратное сопротивление диода R ОБР, Ом |
Задание 5. По значениям таблицы 2 и 3 построить ВАХ диода на миллиметровке (формат А4)
КОНТРОЛЬНЫЕ ВОПРОСЫ
