Назначение
Разъединители предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей. Разъединители также используют для отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий... Конструкция — В разъединителях применены высокопрочные фарфоровые и полимерные изоляторы, рекомендованные ОАО «ФСКЕЭС», их степень загрязнения может варьироваться от I до IV по ГОСТ9920; — изоляция разъединителей РГ по сравнению с разъединителями РГН и РДЗ выдерживает более высокие испытательные напряжения грозового импульса относительно земли и между полюсами, поэтому они могут эксплуатироваться в высокогорных районах; — надежные контактные системы и соединил обеспечивают работоспособность под действием эксплуатационных нагрузок и высокую стойкость к токам; — все контактные соединения токоведущего контура имеют покрытие гальваническим оловом или серебром, в разъемных контактах применено пластинчатое серебро с механическим ресурсом 10000 циклов; — имеются необходимые средства защиты контактных частей для обеспечения надежной работы в условиях сильного обледенения (30 мм); — заземлители с надежной фиксацией во включенном положении от сил отброса при токах к.з; — имеется механическая блокировка; — минимальные усилия при оперировании за счет использования во всех узлах трения необслуживаемых подшипниковых узлов с закрытыми шарикоподшипниками и шарнирных соединений, не требующих смазки; — надежная противокоррозионная защита черных металлов–горячим или термодиффузионным цинком, а цветных металлов—гальваническим оловом; —экранная арматура, противогололедные кожуха-изалюминиевых сплавов; — разъединители оснащены электродвигательными приводами ПД —14 или ручными приводами ПРГ — 6; — ручные привода ПРГ – 6 имеют несъемные складывающиеся рукоятки; — приводы укомплектованы коммутирующими устройствами типа КСАМ 12 и электромагнитной блокировкой, располагаются в удобной для оперирования и обслуживания зоне на кронштейне, входящем в комплект поставки; — поставки разъединителей осуществляются укрупненными узлами, комплектуются соединительными элементами, позволяющим проводить монтаж без применения сварки; по заказу поставляются рамы и опоры под установку разъединителя; — присоединительные размеры разъединителей серии РГ совпадают с заменяемой серией РДЗ; — все разъединители серии РГ обладают высокими эксплуатационными качествами, исключающими необходимость обслуживания в течение всего срока службы.
На напряжение 110, 150, 220, 330, 500 кВ: РГНП.Х₁ Х₂ - Х₃ - Х₄.II/Х₅ - Х₆ УХЛ1 Р - разъединитель; Табл. 1.4 Технические данные
ОПН Условия выбора ОПН: - Uнс – класс напряжения сети; - Uнр – наибольшее рабочее напряжение; - Номинальный разрядный ток; - Ток пропускной способности; - Тип (конструкция); - Ток взрывобезопасности.
Расчет параметров ОПН: Iкз = 9кА; Uн = 110кВ; Uнр = 126 кВ.
По данным расчетам был выбран ОПН типа «ОПН-110 УХЛ1»

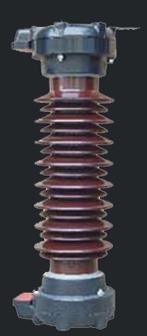

ОПН типа «ОПН-110 УХЛ1» Рис. 1.7 Ограничители перенапряжений (ОПН-110, ОПНп-110) в фарфоровых или полимерных покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 110 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.
|
