Компоновка ПС-110кВ

С учетом выбранного оборудования определена оптимальная компоновка ПС. Электрооборудование располагается на территории подстанции согласно электрической схемы. По правилам ПУЭ все расстояния между основным оборудованием и фазами учтено (см. приложение 1).

Состав компоновки и габариты электрооборудования описаны в спецификации (см. приложении 2).

Исследовательская часть

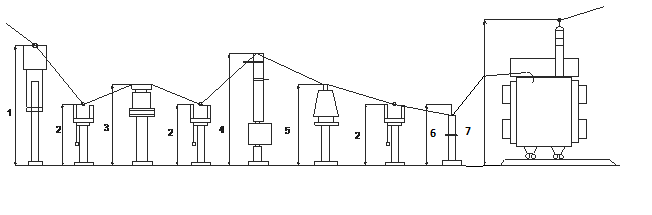

Разрез ячейки

1. Блок приема воздушных линий, 6300 см

2. Разъединитель, 2800 см

3. Трансформатор напряжения, 1825 см

4. Выключатель, 4000 см

5. Трансформатор тока, 2183 см

6. Ограничитель перенапряжения, 1000 см

7. Трансформатор, 8300 см

Заключение

Цель данной курсовой работы реализована полностью – спроектирована ОРУ ПС-110кВ. В ходе реализации задач проекта была изучена нормативная база проектирования подстанций определяемая нормативными актами РФ. С учетом суточной нагрузки осуществлен выбор основного технологического оборудования. Тип и мощность главных трансформаторов, выбор электрических аппаратов и проводников. Был произведен расчет некоторых параметров для выбора основного электрооборудования. В соответствии с требованиями технического проектирования были выбраны выключатели (элегазовые), которые более экономичны и безопасны по сравнению с масляными и имеют лучшие технические показатели. Также были выбраны разъединители и ОПН.

Определена оптимальная компоновка ПС с учетом ПУЭ; основное оборудование распределено по территории ПС в соответствии с электрической схемой.
