Б) Схемы тупиковых и ответвительных подстанций

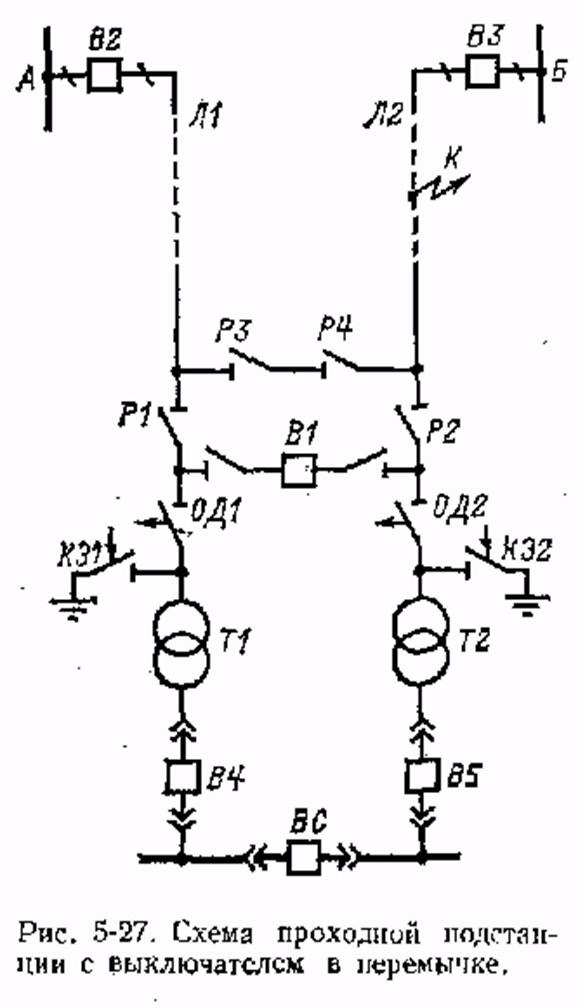

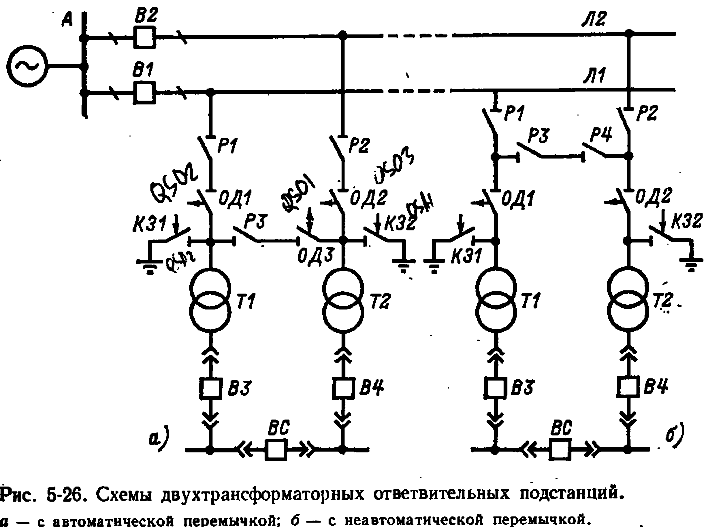

Тупиковые и ответвителные подстанции выполняются по упрощенным схемам без выключателей высокого напряжения. Однотрансформаторная подстанция может присоединяться к питающей сети но схеме блок трансформатор — линия с установкой КЗ и ОД или передачей телеотключающого импульса на опорную подстанцию (см. рис. 5-11, б). Подстанции 35- 110 кВ с двухобмоточными трансформаторами небольшой мощности (до 6300 кВА) могут иметь на стороне ВН только предохранитель и разъединитель. В этом случае необходимо проверить селективность работы предохранителей к релейной защиты линий. Двухтрансформаторные подстанции в отличие от схемы (рис. 5-11, б) снабжаются автоматической или неавтоматической перемычкой на стороне высшего напряжения (рис. 5-26). В автоматической перемычке (рис. 5-26, а) установлен разъединитель и отделитель двустороннего действия. Нормально РЗ включен, а ОДЗ отключен, так как режим работы двух линий на один трансформатор череп включенную перемычку недопустим: при повреждении в одной из параллельных линий релейная защита Отключит обе линии.
|
