Выбор трансформаторов связи для ГРЭС.

Согласно НТП, устанавливается один АТ связи, если станция имеет связь с энергосистемой по двум напряжениям;

Два параллельно работающих АТ устанавливаются, если станция имеет связь с ЭС по одному напряжению, а на шинах среднего напряжения установлен один блок.

Предпочтительнее выбирать трёхфазные АТ, а если промышленностью не выпускаются АТ необходимой мощности, то устанавливается группа из трёх однофазных АТ. Тогда за номинальную мощность принимается мощность всех трёх фаз.

Условия выбора АТ

U_Н-ВН≥ U_УСТ

U_Н-СН≥ U_УСТ

S_{Н, АТ}≥ S₁; S₂; S₃,

где S₁ – переток мощности через автотрансформатор при максимальном потреблении с шин среднего напряжения; S₂ – переток мощности через автотрансформатор при минимальном потреблении с шин среднего напряжения; S₃ – переток мощности в режиме, когда самый мощный энергоблок на среднем напряжении отключен, и на шинах среднего напряжения максимальное потребление.

,

, и ; и учитываются только у тех генераторов, которые работают на среднем напряжении.

Если выбрано два параллельно работающих А.Т. то необходимо произвести проверку АТ в режиме, когда 1 АТ аварийно отключен.

, S_МАХ – наибольший переток из S₁, S₂, S₃.

ПРИМЕР.

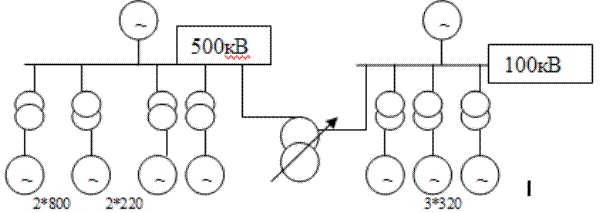

Дано: ГРЭС-3000МВт, Связь с энергосистемой по ВЛ-500кВ выдаётся с шин 110 кВ. =830; =770, cos =0, 88.

Выбор трансформатора связи:

1)Режим максимального потребления с шин среднего напряжения.

где суммарная мощность генераторов работающих на С.Ш. Р_max-фиксированная нагрузка на шинах С.Н.

,

где n% - процентный расход на собственные нужды.

;

;

;

;

2)Режим минимального потребления с шин среднего напряжения.

;

3)Режим аварийного отключения самого мощного блока на среднем напряжении при максимальном потреблении с шин срд.напряж.

;

Условия выбора:

АТДЦТН-250000/500/110
