Решение. 1) По формуле (5) Dе1 max = 1,66×500/ (2,5 + 1) = 237 мм. ⇐ ПредыдущаяСтр 8 из 8

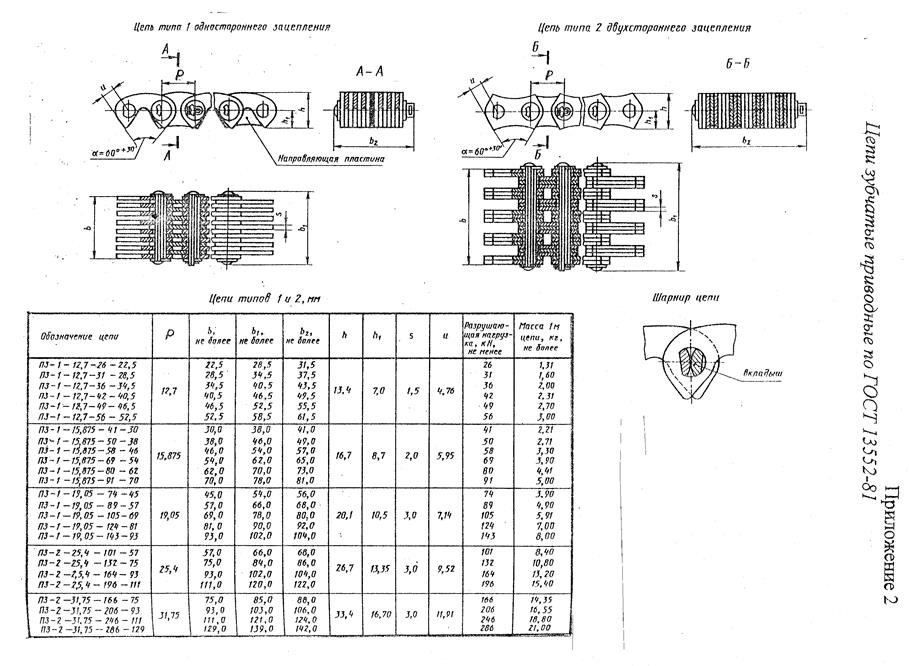

1) По формуле (5) D е1 max = 1, 66× 500/ (2, 5 + 1) = 237 мм. Из условия (13) и D е1 ³ 100 мм (по заданию) принимаем D е1 = 120 мм 2) Скорость цепи 3) Коэффициент эксплуатации К Э= К н / Кv, где К н = 1, так как y < 45°: К Э = 1× 1 = 1. 4) При n 1 = 1500 мин-1 принимаем шаги цепи (стр.7) Р = 25, 4 и 31, 75 мм Условия: плавности работы по формуле (11) Р долговечности по формуле (12) 0, 125× 500 6, 25 Поэтому уменьшим шаг цепи: Р = 19, 05 мм. 5) Число зубьев звездочек по формуле (17): z¢ = 180°/arctg(P / D е1) = 180°/arctg(19, 05/120) = 19, 95. Принимаем z 1 = 20 > z 1min = 17; z2 = 20× 2, 5 = 50; u = 2, 5 6) Ширина цепи по формуле (14): b¢ = 1570× 45× 1× где Т 1 = 9550× N / n 1 = 9550× 7/1500» 45 Н× м Выбираем (приложение 2) ЦЕПЬ ПЗ-1-19, 05-74-45 ГОСТ 13552-81, у которой b = 45 мм, F разр = 74кН, q = 3, 9 кг/м 7) Диаметры окружностей по формулам (15), (17): d д1 = 19, 05/sin(180°/20) = 121, 78 мм; d д2 = 19, 05/sin(180°/50) = 303, 39 мм; D е1 = 19, 05/ tg(180°/20) = 120, 3 мм; D е2 = 19, 05/tg(180°/50) = 302, 8 мм; 8) Число звеньев цепи по формуле (21): W¢ = 2× 26, 25 + 0, 5× 70 + 22, 8/26, 25 = 88, 4,
где а р = 500/19, 05 = 26, 25; z S = 70; D2 = [(50-20)/2p]2 = 22, 8. Принимаем W = 88. Длина цепи в метрах: L = 19, 05× 88× 10-3 = 1, 68 м. 9) Фактическое межосевое расстояние по формуле (23):
D а = 1…2 мм, окончательно а = 495 мм 10) Проверочный расчет: F t= 2000× 45/121, 78 = 739 Н; F q = 60× 3, 9× 0, 495× сos35°» 95 Н; Fv = 3, 9× 9, 42 » 345 Н; F 1max = 1, 2× 739 + 95 + 345» 1330 Н; F 2= 95+345 = 440 Н; Запас прочности S = 74/1, 33 = 55, 6 > [ S ] = 42, 9, где [ S ] = 20 + 0, 8× 19, 05× 1500× 10-3 = 42, 9 Условие прочности выполняется Число ударов цепи по формуле (30): w = 20× 1500/ (15× 88) = 22, 7 < [ w ] = 40 c –1 Условие динамичности выполняется. 11) Нагрузка на валах звездочек Угол g = 57, 3× (303, 39 - 121, 78) / 495 = 21° Силы по осям х, у по формуле (31): F в x = 1330× cos (10, 5 + 35) + 440× cos (10, 5 - 35)» 1330 Н; F в у = 1330× sin(35 + 10, 5) + 440× sin(35 - 10, 5)» 1130 Н.
ЛИТЕРАТУРА
1. Решетов Д.Н. Детали машин: Учебник.- М.: Машиностроение, 1989. 2. Проектирование механических передач: Учебно-справочное пособие для втузов/ С.А. Чернавский и др.- М.: Машиностроение, 1984. 3. Детали машин в примерах и задачах: Учеб. пособие / Под общ. ред. С.Н. Ничипорчика. – Мн.: Высш. шк., 1981. 4. Готовцев А.А., Котенок И.П. Проектирование цепных передач: Справочник.- М.: Машиностроение, 1982.- (Б-ка конструктора) 5. Приводы машин: Справочник / В.В. Длоугий, Т.И. Муха и др.-Л.: Машиностроение, Ленингр. отд-ние, 1982. 6. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. пособие.- М.: Высш. шк., 1985. 7. Детали машин: Атлас конструкций. В 2-х ч. Ч.1 / Под общ. ред. Д.Н. Решетова.- М.: Машиностроение, 1992.
СОДЕРЖАНИЕ
Стр. 1. ОБЩИЕ СВЕДЕНИЯ………………………….……………………….…….…3 2. УКАЗАНИЯ К РАСЧЕТУ…………………….……………….….……………4 2.1. Исходные данные……………………………………….…………..……4 2.2. Выбор основных параметров…………………………………..…………………5 2.3. Проверочный расчет……………………………………….……..……...9 2.4. Нагрузка на валы звездочек…………………………………..…………10 3. ПРИМЕРЫ РАСЧЕТОВ ЦЕПНЫХ ПЕРЕДАЧ……………………………….11 3.1. Пример 1 (без ограничения условий компоновки) ……….…………...11 3.2. Пример 2 (с ограничениями по условиям компоновки) ….…………...12 3.3. Пример 3 (передача с зубчатой цепью) …...……………………………18 4. ЛИТЕРАТУРА…………………………………………………………………..19 Приложение 1…………………………..………………………………...20 Приложение 2……………………………..……………………………...22
|
