Штифтовые соединения

Образуются совместным сверлением соединяемых деталей и установкой в отверстие с натягом специальных цилиндрических или конических штифтов.

Соединения предназначены для точного взаимного фиксирования деталей, а также для передачи небольших нагрузок.

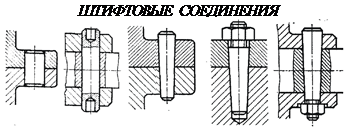

Конструкции штифтов многообразны. Известны цилиндрические (а, б), конические (в, г, д), цилиндрические пружинные разрезные (е), просечённые цилиндрические, конические и др. (ж, з, и, к), простые, забиваемые в отверстия (б, в), выбиваемые из сквозных отверстий с другой стороны (гладкие, с насечками и канавками, пружинные, вальцованные из ленты, снабжённые резьбой для закрепления или извлечения (д) и т.д. Применяются специальные срезаемые штифты, служащие предохранителями.

Гладкие штифты выполняют из стали 45 и А12, штифты с канавками и пружинные – из пружинной стали.

При закреплении колёс на валу штифты передают как вращающий момент, так и осевое усилие.

Достоинства штифтовых соединений:

+ простота конструкции;

+ простота монтажа-демонтажа;

+ точное центрирование деталей благодаря посадке с натягом;

+ работа в роли предохранителя, особенно при креплении колёс к валу.

Недостатком штифтовых соединений является ослабление соединяемых деталей отверстием.

Подобно заклёпкам штифты работают на срез и смятие. Соответствующие расчёты выполняют обычно как проверочные

Штифты с канавками рассчитывают также, как гладкие, но допускаемые напряжения материала занижают на 50%.
